잘못된 장비 치수 측정으로 인해 조용히 수익성을 저하시키는 숨겨진 운영 비용이 발생합니다. 압출 라인의 크기가 부적절하면 시설은 지속적인 에너지 낭비, 심각한 폴리머 분해 및 처리량 병목 현상에 직면하게 됩니다. 작업자는 종종 안정적인 용융 온도를 유지하는 데 어려움을 겪으며 이로 인해 폐기율이 높아지고 제품 품질이 일관되지 않습니다. 문제는 현재 생산 목표와 미래 확장성의 균형을 맞추는 데 있습니다. 이론적 최대 출력에만 기초하여 장비를 지정하면 과잉 자본화 또는 프로세스 불안정이 발생하는 경우가 많습니다. 1000kg/hr로 작동하도록 설계된 기계는 일일 요구량이 300kg/hr 정도라면 제대로 작동하지 않습니다. 용융 체류 시간이 증가하여 열적 저하가 발생하고, 낮은 RPM에서는 적절한 혼합에 필요한 전단력을 생성하지 못합니다. 이 문제를 해결하려면 체계적인 엔지니어링 우선 접근 방식이 필요합니다. 엔지니어는 처리량 요구 사항, 재료 유변학 및 기계적 제약 조건을 평가하여 안정적인 생산에 필요한 정확한 장비 치수를 지정할 수 있습니다.

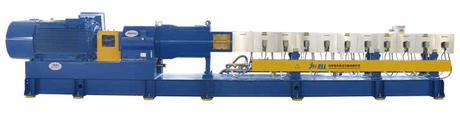

머신 크기를 조정하기 전에 프로세스 아키텍처를 검증해야 합니다. 단일 스크류 압출은 준비된 재료의 운반, 용융, 펌핑 및 성형에 탁월합니다. 이는 폴리머와 배럴 벽 사이의 마찰이 재료를 앞으로 이동시키는 항력 흐름에 의존합니다. 트윈 스크류 압출은 다른 목적으로 사용됩니다. 이는 정변위 특성으로 인해 고전단 혼합, 집중 분산 혼합 및 화학 반응을 처리합니다. 단일 스크류 시스템은 고체 운반 동작과 용융 압력 생성에 매우 민감합니다. 마찰 계수가 잘못된 경우 재료가 제대로 공급되지 않습니다. 사이징 프로세스에서는 다이에서 안정적인 출력을 보장하기 위해 이러한 마찰 역학을 고려해야 합니다.
기본 요구 사항을 평가할 때 엔지니어는 스크류 루트와 비교하여 배럴 벽에 대한 폴리머의 특정 마찰 항력을 살펴봐야 합니다. 재료가 배럴에서 미끄러지거나 스크류에 달라붙으면 앞으로 전달이 중지됩니다. 이것이 바로 단일 스크류 압출기의 적절한 크기 조정이 단지 부피에 관한 것이 아닌 이유입니다. 이는 표면적과 채널 깊이를 수지의 특정 마찰 특성에 맞추는 것입니다.
최대, 최소 및 공칭 출력 속도를 계산하기 위한 프로토콜을 설정하는 것이 중요합니다. 생산량은 일반적으로 kg/hr 또는 lbs/hr로 측정됩니다. 기계가 극단적인 한계에서 실행되는 것을 방지하려면 정확한 작동 창을 정의해야 합니다. 일반적인 체적 출력 차트는 엔지니어를 오해하는 경우가 많습니다. 대상 폴리머의 부피 밀도와 비중을 고려해야 합니다. 500kg/hr의 고밀도 폴리에틸렌을 펌핑하는 기계는 동일한 RPM에서 500kg/hr의 저벌밀도 재생재를 펌핑하지 않습니다.
운영 창을 정확하게 정의하려면 다음 단계를 따르십시오.
압출기를 너무 크게 만들면 심각한 공정 위험이 발생합니다. 낮은 RPM에서 작동하면 스크류가 적절한 전단을 생성할 수 없기 때문에 용융 균질성이 저하됩니다. 폴리머는 가열된 배럴 내 체류 시간 연장으로 인해 품질이 저하됩니다. 게다가 대형 기계는 바닥 공간을 낭비하고 처리된 킬로그램당 더 높은 에너지를 소비합니다. 기계적 전단 에너지가 부족하기 때문에 히터 밴드는 용융 온도를 유지하기 위해 더 열심히 작동해야 합니다.
크기를 줄이면 압출기가 생산 목표를 달성하기 위해 최대 RPM으로 작동하게 됩니다. 이로 인해 과도한 전단 가열이 발생하여 용융 온도가 허용 가능한 한도 이상으로 치솟게 됩니다. 또한 RPM이 높으면 나사의 조기 마모가 가속화되고 다이에서 용융 압력이 불안정해 최종 제품의 치수 변화가 발생합니다. 기계가 100% 용량으로 지속적으로 작동하는 경우 부피 밀도나 주변 온도에 약간의 변화가 있어도 전체 라인이 불안정해질 수 있습니다.
적절한 압출기 스크류 직경 선택은 기본 펌핑 용량을 결정합니다. 산업 표준은 적용 분야에 따라 직경을 분류합니다. 나사 직경, 채널 부피 및 출력 간의 수학적 상관 관계는 비선형입니다. 출력은 이론적으로 직경의 제곱과 세제곱 사이에서 확장됩니다. 모터와 가열 시스템이 부하를 지원할 수 있는 경우 나사 직경을 두 배로 늘리면 출력 용량이 두 배 이상 크게 증가합니다.
| 범주 | 직경 범위 | 일반적인 응용 분야 | 예상 출력 범위(폴리올레핀) |
|---|---|---|---|
| 마이크로/실험실 | 12mm – 30mm | 재료 R&D, 의료용 마이크로 튜빙, 샘플 실행. | 1 - 20kg/시간 |
| 표준생산 | 45mm – 90mm | 블로운 필름, 시트, 표준 프로파일, 소형 파이프. | 50 - 450kg/시 |
| 대량 생산 | 120mm – 150mm+ | 무거운 파이프 압출, 대규모 펠렛화. | 800 - 2000+ kg/시간 |
L/D 비율은 재료가 배럴 내부에 머무는 시간을 결정합니다. 표준 비율에는 기본 배기 및 용융 성형에 대한 24:1이 포함됩니다. 30:1 비율은 표준 폴리올레핀에 대해 더 높은 생산량과 더 균일한 용융을 제공합니다. 33:1에서 40:1까지의 확장된 비율은 복잡한 탈기 또는 집중적인 장벽 혼합을 처리합니다. L/D 비율이 길수록 용융 용량과 전도성 가열 시간이 늘어납니다. 이는 다이에서의 혼합 품질과 용융 압력 안정성을 향상시킵니다. 그러나 길이가 너무 길면 토크 요구 사항이 증가하고 열에 민감한 폴리머의 열 저하 위험이 있습니다.
대기 또는 진공 환기가 필요한 수분 함량이 높은 재료를 처리할 때 일반적으로 최소 L/D 33:1이 필요합니다. 이는 폴리머를 녹이고 벤트 구역에서 압축을 풀어 휘발성 물질을 추출하고 다이 앞에서 재압축하기에 충분한 축 길이를 제공합니다. L/D 비율이 짧을수록 이러한 여러 기능 영역을 효과적으로 수용할 수 있는 물리적 공간이 없습니다.
스크류 형상은 고체에서 용융으로의 폴리머 상 변화와 일치해야 합니다. 피드 섹션의 깊이와 길이는 피드 폼 팩터에 따라 고체 운반을 최적화합니다. 더 깊은 비행은 낮은 부피 밀도 재료를 수용합니다. 압축 비율은 일반적으로 1.5:1에서 4:1 사이입니다. 이 비율은 벌크 밀도에서 용융 밀도로의 폴리머 체적 변화와 일치하여 공기가 공급 스로트 밖으로 배출됩니다. 계량 깊이는 전단율, 펌핑 효율 및 다이 헤드의 압력 안정성을 제어합니다. 얕은 계량 구역은 전단력과 압력을 증가시킵니다. 표준 피치는 일반적으로 직경과 같습니다. 이 표준을 벗어나면 특정 수지에 대한 고효율 고체 운반이 향상될 수 있습니다.
정확한 단일 스크류 압출기 용량 계획을 위해서는 이러한 영역이 어떻게 상호 작용하는지에 대한 깊은 이해가 필요합니다. 공급 영역이 너무 공격적이지만 계량 영역이 너무 얕으면 스크류는 막대한 내부 압력을 생성하여 서징 및 잠재적인 기계적 고장을 초래할 수 있습니다. 기하학적 구조는 호퍼에서 다이까지 균형 잡힌 흐름을 제공해야 합니다.
특정 에너지 소비량 계산은 폴리머 유형에 따라 크게 달라집니다. 결정성 폴리머는 비정질 폴리머보다 녹는 데 더 많은 에너지가 필요합니다. 모터 크기를 올바르게 지정하려면 목표 처리량을 기반으로 SEC를 계산해야 합니다. 구동 시스템을 맞추려면 AC 모터 또는 영구 자석 토크 모터를 선택하고 이를 적절한 기어박스 비율과 페어링해야 합니다. 구동 시스템은 정지나 과열 없이 예상 작동 부하 하에서 선택한 나사 직경을 회전시키기에 충분한 토크를 제공해야 합니다.
예를 들어, 부분 용융 HDPE를 처리하려면 고유동 PP를 처리할 때보다 낮은 RPM에서 훨씬 더 많은 토크가 필요합니다. 기어박스 서비스 계수는 이러한 연속 토크 요구 사항을 기준으로 선택해야 합니다. 1.5 이상의 서비스 팩터는 기어와 베어링이 나사에 의해 생성되는 지속적인 추력 하중을 견딜 수 있도록 하는 고강도 압출의 표준입니다.
재료 유변학은 기계 설계를 결정합니다. 부분 용융 물질은 점도가 높습니다. 과도한 전단 가열을 방지하려면 견고한 기어박스와 더 깊은 스크류 플라이트가 필요합니다. 용융 흐름 지수가 높은 재료는 쉽게 흐르며 압력을 유지하기 위해 다양한 계량 깊이가 필요합니다. 전단 감도는 최대 허용 RPM에 직접적인 영향을 미칩니다. 열에 민감한 재료에는 낮은 RPM, 특수 냉각 및 저전단 스크류 설계가 필요합니다. 견고한 폴리올레핀은 성능 저하 없이 더 높은 RPM과 더 깊은 비행 깊이를 견딜 수 있습니다.
특정 폴리머의 전단박화 거동을 이해하는 것은 타협할 수 없는 일입니다. 스크류 속도가 증가하면 대부분의 폴리머의 겉보기 점도가 감소합니다. 그러나 이는 내부 마찰열을 발생시킵니다. 압출기의 크기가 너무 작고 너무 빠르게 작동하면 전단열이 배럴 송풍기의 냉각 용량을 초과하여 용융 온도를 제어할 수 없게 되고 최종 제품의 물리적 특성이 저하됩니다.
공급원료 폼 팩터는 체적 공급 효율성을 변경합니다. 버진 펠릿은 예상대로 공급됩니다. 분쇄물, 분말, 플레이크가 호퍼에 쌓이고 다양한 부피 밀도로 인해 제대로 전달되지 않습니다. 낮은 벌크 밀도 재료는 충분한 양을 섭취하기 위해 더 깊은 공급 섹션이 필요합니다. 엔지니어는 가벼운 재료를 나사 채널에 밀어넣기 위해 강제 공급 장치나 홈이 있는 공급 스로트를 지정하는 경우가 많습니다. 이러한 수정은 용량 계획을 근본적으로 변경하며 신중한 토크 평가가 필요합니다.
사용 후 재분쇄를 처리할 때 부피 밀도는 배치마다 크게 변동될 수 있습니다. 표준 활강 공급 스로트는 스크류의 일관된 충전율을 유지하는 데 어려움을 겪을 수 있습니다. 홈이 있는 공급 섹션을 구현하면 고체 운반 용량이 기하급수적으로 증가하지만 배럴의 처음 몇 개의 직경에서 생성되는 막대한 압력을 처리하려면 훨씬 더 강력한 기어박스와 모터도 필요합니다.
예측 가능성이 높은 응용 분야에는 표준 기성 형상이면 충분합니다. 좁은 처리량 범위 내에서 상용 수지를 표준 프로파일로 가공하는 경우 범용 스크류가 적절한 성능을 발휘하는 경우가 많습니다. 표준 장비는 초기 자본 지출을 줄이고 배송 리드 타임을 단축합니다. 이 기계는 다양한 재료를 합리적으로 잘 처리하도록 설계된 보수적인 기하학적 구조로 제작되었지만 단일 특정 수지의 출력이나 품질을 최적화하지는 않습니다.
특수 애플리케이션에는 맞춤형 엔지니어링이 필요합니다. 신뢰할 수 있는 맞춤형 스크류 및 배럴 공급업체는 배리어 플라이트와 혼합 섹션을 특정 제제에 맞게 조정합니다. Maddock, Pineapple 또는 Saxton 믹서는 고충전 재료 또는 색상 마스터배치의 분산 및 분산 혼합을 개선합니다. 야금 선택도 똑같이 중요합니다. 유리 섬유, 난연제 또는 PVC를 함유한 연마성 또는 부식성 제제는 표준 강철을 빠르게 파괴합니다. 맞춤형 공급업체는 바이메탈 배럴, 질화 라이너, 텅스텐 카바이드 또는 콜모노이 플라이트 코팅을 제공하여 장비 수명을 연장하고 공정 안정성을 유지합니다.
맞춤형 야금에 초기 투자하면 라인의 치명적인 마모를 방지할 수 있습니다. 30% 유리 충전 나일론을 가공할 때 표준 질화 배럴은 6개월 이내에 치수 공차를 잃을 수 있습니다. 텅스텐 카바이드 합금으로 라이닝된 바이메탈 배럴은 수년 동안 내부 직경을 유지하여 일관된 펌핑 효율성을 보장하고 스크류 플라이트에서 재료 역류를 방지합니다.

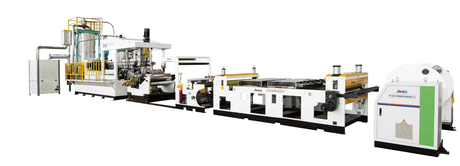

압출기는 시스템의 한 부분일 뿐입니다. 다이 헤드, 용융 펌프, 스크린 체인저, 냉각 보정 크기 조정 및 풀러가 압출기의 최대 출력을 처리할 수 있는지 확인해야 합니다. 다운스트림 장비가 따라잡을 수 없는 경우 압출기 속도를 줄여 크기 계산 값을 무효화해야 합니다. 냉각 수조는 최대 라인 속도에서 압출물에서 열을 제거하기에 충분한 길이와 물 흐름을 가져야 합니다. 풀러는 제품을 변형시키지 않고 일정한 장력을 유지할 수 있을 만큼 충분한 견인력을 가져야 합니다.
높은 처리량은 막대한 전단열을 발생시킵니다. 배럴 히터와 냉각 시스템의 크기를 올바르게 조정하는 것이 중요합니다. 엔지니어는 과도한 열을 제거하기 위해 적절한 송풍기 또는 워터 재킷을 지정해야 합니다. 열 부하를 관리하지 못하면 폴리머 성능이 저하되고 다이 압력이 불안정해집니다. 고속 작업의 경우, 호퍼의 조기 용융 및 브리징을 방지하기 위해 피드 스로트의 액체 냉각이 필수입니다.
단일 스크류 압출기 제조업체를 선택하려면 엄격한 평가가 필요합니다. 수요 공장 승인 테스트 기능 및 확고한 프로세스 보증. 최고의 제조업체는 강철을 절단하기 전에 3D FEM 흐름 시뮬레이션과 같은 유변학적 모델링 기능을 활용하여 나사 설계를 검증합니다. 에 참여하면 턴키 압출 라인 엔지니어링 상당한 위험 완화가 가능합니다. 전체 시스템 성능에 대한 단일 지점 책임을 제공하여 자재 호퍼부터 최종 라인 포장까지 원활한 통합을 보장합니다.
압출기 크기 조정은 열역학, 유체 역학 및 기계 공학의 복잡한 균형을 유지합니다. 수익성 있는 생산을 위해서는 재료 거동과 기계 형상 간의 정밀한 정렬이 필요합니다. 폴리머별 시뮬레이션 및 모델링을 활용하는 제조업체 및 엔지니어링 파트너를 우선적으로 고려하십시오. 일반적인 사이징 차트에만 의존하는 공급업체는 특정 유변학적 문제를 거의 설명하지 않으므로 피하십시오.
A: 표준 생산 범위에서 가장 널리 사용되는 나사 직경은 45mm에서 90mm입니다. 이러한 크기는 시트, 블로운 필름, 표준 프로파일 압출과 같은 일반적인 응용 분야를 효율적으로 처리합니다. 최대 150mm의 더 큰 직경은 대용량 파이프 또는 펠렛화 작업을 위해 예약되어 있습니다.
A: 출력 용량은 스크류 직경, 계량 영역의 채널 깊이, 스크류 RPM 및 폴리머의 용융 밀도를 평가하여 계산됩니다. 정확한 계산을 위해서는 일반적인 체적 차트에 의존하기보다는 재료의 비중과 부피 밀도를 고려해야 합니다.
A: 길이 대 직경(L/D) 비율은 나사의 날개 길이를 외부 직경과 비교합니다. 30:1 비율은 나사가 직경보다 30배 더 길다는 것을 의미합니다. 비율이 높을수록 용융 및 혼합에 대한 체류 시간이 길어집니다.
A: 플레이크나 분말과 같은 낮은 부피 밀도 물질은 킬로그램당 더 많은 부피를 차지합니다. 충분한 재료가 나사에 들어갈 수 있도록 더 깊은 공급 섹션이나 강제 공급 장치가 필요합니다. 벌크 밀도를 고려하지 못하면 심각한 공급 부족 및 생산량 감소가 발생합니다.
A: 고충진 재료, 열에 민감한 폴리머 또는 특수 엔지니어링 수지를 처리할 때 맞춤형 스크류 디자인을 선택하십시오. 맞춤형 혼합 섹션과 배리어 플라이트는 적절한 용융 균질성을 보장하고 표준 나사가 관리할 수 없는 성능 저하를 방지합니다.
답변: 대형 압출기는 낮은 목표 처리량을 달성하기 위해 매우 낮은 RPM에서 실행되어야 합니다. 이로 인해 혼합 불량, 체류 시간 연장 및 폴리머의 열 분해가 발생합니다. 이는 또한 에너지와 자본 투자를 낭비합니다.
