단일 스크류 압출기는 연속 폴리머 및 플라스틱 제조의 기본 장치로 작동하여 전 세계적으로 대부분의 기본 압출 공정을 주도합니다. 가열된 배럴 내부의 회전 스크류에 대한 기본 개념은 간단해 보이지만, 용융 공정 및 스크류 형상의 열역학적 현실을 오해하면 최적이 아닌 장비 사양, 심각한 재료 저하 및 매우 비효율적인 생산 속도로 이어집니다. 작업자는 기계적 전단과 외부 가열 사이의 균형을 잘못 계산하는 경우가 많아 용융 품질이 저하되고 다이에서 서징이 발생하는 경우가 많습니다. 이 기술 평가 가이드는 이러한 시스템의 정확한 기계적 및 열적 작동을 분석합니다. 이러한 핵심 엔지니어링 원칙을 이해하는 것은 공급업체를 정확하게 평가하고, 맞춤형 설계를 지정하고, 공장 현장의 운영 위험을 완화하기 위한 엄격한 전제 조건입니다.
모든 압출 공정의 주요 성공 기준은 폴리머 사슬을 저하시키지 않고 일관된 온도와 압력에서 완전히 균질한 용융물을 얻는 것입니다. 시스템은 고체 수지 펠릿을 균일한 점성 유체로 지속적으로 변환하고 이를 매우 안정적인 속도로 제한적인 다이를 통해 펌핑해야 합니다. 용융 온도 또는 압력의 변화는 최종 압출 제품의 치수 부정확성, 게이지 변화 및 물리적 결함으로 직접적으로 해석됩니다.
배럴 내부의 유체 역학을 정확하게 이해하기 위해 엔지니어는 "뒤집힌" 운동학 모델로 알려진 기본 정신 모델을 활용합니다. 고정된 배럴 내부에서 나사가 회전하는 것을 시각화하는 대신 관찰 프레임을 뒤집어 배럴이 완전히 고정된 나사 주위를 회전하는 것을 상상해 보세요. 이러한 운동학적 관점은 전단율, 폴리머 필름 항력 및 다운채널 속도 프로파일의 계산을 대폭 단순화합니다. 배럴을 움직이는 구성 요소로 보면 고체 폴리머와 배럴 벽 사이의 마찰이 재료를 스크류 채널 아래로 물리적으로 끌어당기는 방식을 명확하게 확인할 수 있습니다. 이러한 상대 운동은 점성 소산에 필요한 강력한 전단력을 생성하며, 이는 폴리머 용융을 위한 주요 열원 역할을 합니다.
표준 압출 스크류는 세 가지 기능 영역으로 구분되며, 각 기능 영역은 연속 공정의 특정 단계에 맞게 설계되었습니다.
| 기능 영역 | 채널 형상 | 주요 기계적 기능 | 운영 위험 |
|---|---|---|---|
| 피드 존 | 깊고 일정한 깊이 | 호퍼에서 가열된 배럴로 고체 펠릿을 운반합니다. | 조기 용융으로 인해 피드 스로트에 브리징 현상이 발생합니다. 낮은 배럴 마찰로 인해 운반이 불량합니다. |
| 전이(용해) 구역 | 점차적으로 깊이가 감소함 | 재료를 압축하고, 공기를 뒤로 밀어내고, 전단 마찰을 통해 폴리머를 녹입니다. | 용융되지 않은 덩어리가 계량 영역으로 유입되는 고체층 파괴; 심한 압력 급증. |
| 계량 구역 | 얕은 일정한 깊이 | 용융물을 균질화하고 온도 프로파일을 안정화하며 다이 압력을 구축합니다. | 과도한 전단으로 인해 폴리머 분해가 발생합니다. 특정 다이에 대한 압력 생성이 충분하지 않습니다. |
공급 영역에서 운반 효율은 배럴 벽의 높은 마찰 계수와 스크류 루트의 낮은 마찰 계수를 유지하는 데 크게 좌우됩니다. 작업자는 수지가 나사 뿌리에 달라붙어 전진 전달이 즉시 중단되는 것을 방지하기 위해 피드 스로트 냉각수를 엄격하게 제어해야 합니다.
전이 영역은 용융의 열역학적 현실을 결정합니다. 뿌리 직경이 점차 증가함에 따라 재료가 압축됩니다. 뒤따르는 비행편에 대해 녹지 않은 알갱이의 "고체층"이 형성되는 반면, 선두 비행편에는 "용해 웅덩이"가 모입니다. 폴리머는 주로 배럴 표면에서 녹고 전진하는 비행에 의해 벗겨져 성장하는 용융 풀에 축적됩니다. 여기서 중요한 실패 모드는 견고한 베드 파손입니다. 고체 베드가 조기에 파손되면 녹지 않은 덩어리가 계량 구역으로 밀려들어 다이 헤드에서 녹지 않은 생산량과 격렬한 압력 변동을 초래합니다.
공장 현장에 널리 퍼져 있는 오해는 외부 히터 밴드가 플라스틱을 녹이는 데 필요한 대부분의 에너지를 제공한다는 것입니다. 실제로 구동 모터 토크는 폴리머 용융물 내의 점성 소산을 통해 열 에너지로 직접 변환됩니다. 고점도 폴리머에 대한 회전 스크류에 의해 생성된 기계적 전단 마찰은 정상 상태 작동 중에 용융 에너지의 최대 80%를 제공합니다. 외부 히터는 주로 초기 시동 시 기계를 작동 온도로 만들고 주변 열 손실에 대비하여 설정점을 유지합니다.
기계의 물리적 아키텍처를 분석하면 조달 및 중공업 유지 관리에 대한 명확하고 객관적인 평가 차원이 설정됩니다.
압출기는 대규모의 높은 토크, 저속 동력 전달이 필요합니다. 구동 모터와 기어박스는 점성 폴리머 용융물의 엄청난 저항을 극복하기 위해 일관된 회전력을 제공해야 합니다. 스러스트 베어링 어셈블리는 전체 드라이브 트레인에서 가장 중요한 기계 구성 요소일 것입니다. 이는 매우 제한적인 다이를 통해 고점도 용융물을 앞으로 밀어서 생성되는 막대한 후방 축력을 흡수해야 합니다. 나사의 단면적에 헤드 압력을 곱하여 계산하면 결과적으로 후방 추력이 엄청납니다. 고장난 스러스트 베어링은 즉각적이고 치명적인 기어박스 파괴로 이어집니다.
스크류와 배럴에 대한 야금학적 요구사항은 매우 엄격합니다. 충전된 폴리머로 인한 극심한 마모, 높은 내부 압력, PVC나 불소폴리머와 같은 재료로 인한 부식성 가스 방출을 견뎌야 합니다. 바이메탈 배럴 라이닝, 깊은 질화 및 특수 합금 코팅은 내마모성 및 내식성을 위한 표준 처리입니다.
단일 스크류 및 배럴 공급업체를 평가할 때 가공 공차와 재료 경화 공정을 평가하십시오. 스크류 플라이트와 배럴 벽 사이의 긴밀한 간격은 플라이트 위의 누출 흐름을 방지하는 데 필수적입니다. 이로 인해 펌핑 효율성이 크게 감소하고 체류 시간이 늘어나 재료 품질이 저하됩니다.
압출기는 최종 제품 모양을 결정하기 위해 특정 다이 형상과 원활하게 인터페이스되어야 합니다. 시트 캐스팅용 플랫 다이를 사용하든 파이프 및 블로운 필름용 환형 다이를 사용하든 다이 헤드 설계는 계량 영역에서 설정된 압력 및 온도 균일성을 유지해야 합니다. 불량한 다운스트림 통합으로 인해 흐름 불균형이 발생하여 뒤틀림, 응력 또는 사양을 벗어난 제품이 발생합니다.
다양한 제조 분야에서는 목표한 생산 결과를 달성하기 위해 매우 구체적인 나사 설계가 필요합니다. 기성 범용 형상은 다양한 폴리머 제품군에 걸쳐 최적의 성능을 제공하는 경우가 거의 없습니다.

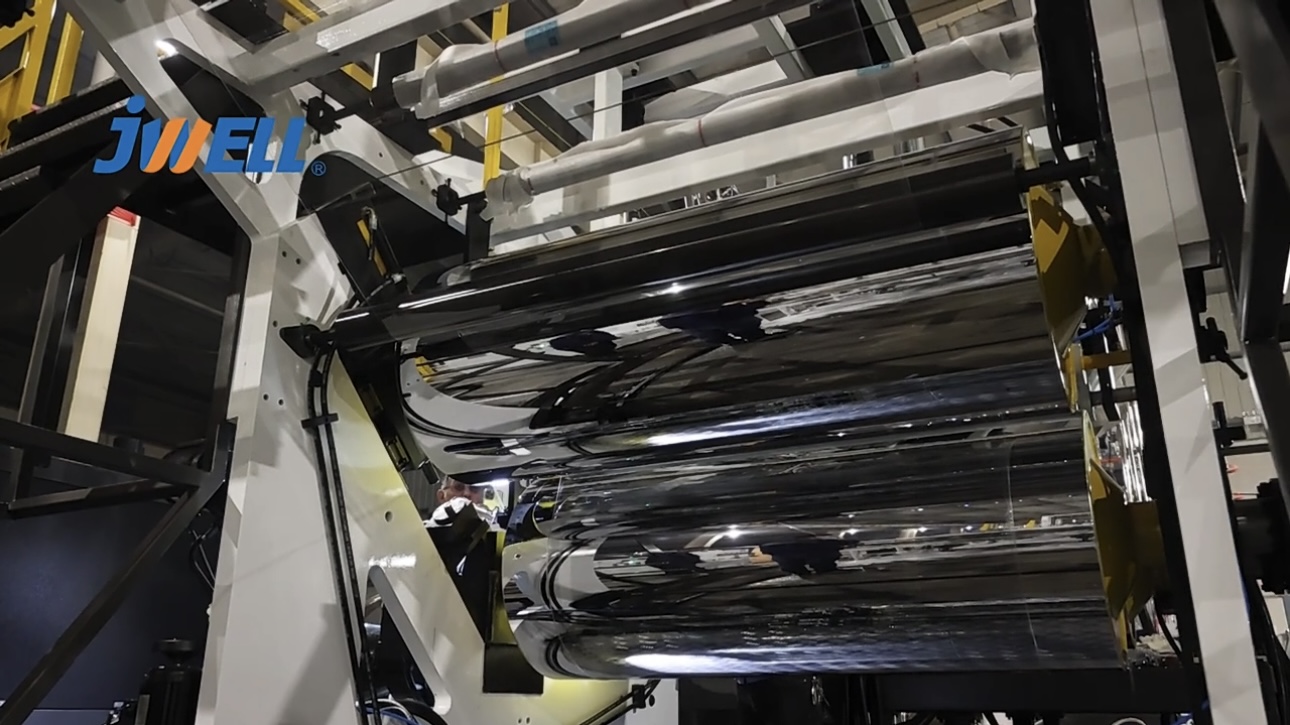

편평한 웹을 생산하려면 극도의 용융 균일성이 필요합니다. 시트 및 필름 압출 스크류는 게이지 변화와 젤, 녹지 않은 부분 또는 유동선과 같은 광학적 결함을 방지하는 데 중점을 둡니다. 이러한 나사는 전환 영역에 배리어 플라이트를 통합하는 경우가 많습니다. 배리어 플라이트는 고체 베드를 용융 풀에서 물리적으로 분리하여 고체 베드가 부서지는 것을 절대적으로 방지하고 완전히 용융된 폴리머만 전진하도록 보장합니다. 또한 Maddock, 파인애플 또는 나선형 전단 혼합기는 용융물이 플랫 다이에 들어가기 직전에 향상된 열 및 분산 균질화를 위해 계량 영역 끝에 통합됩니다.
높은 라인 속도에서 전선과 케이블에 절연 및 보호 층을 적용하는 것은 독특한 작동 현실을 제공합니다. 이 공정에는 크로스헤드 다이의 통합이 필요하며 빠르게 움직이는 구리 또는 알루미늄 도체 주위에 균일하고 결함 없는 코팅 두께를 보장하기 위해 극도의 고압 안정성이 필요합니다. 이 애플리케이션에서는 약간의 서지라도 즉각적으로 벗겨진 부분, 과도한 직경 또는 스파크 테스트 실패를 유발합니다.
모든 경우에 적용되는 단일한 접근 방식은 출력과 품질을 심각하게 손상시킵니다. 맞춤형 압출 스크류 설계는 특정 수지의 용융 흐름 지수(MFI), 벌크 밀도, 전단 감도 및 열 안정성을 기반으로 길이 대 직경(L/D) 비율과 압축 비율을 최적화합니다.
| 폴리머 유형 | 일반적인 L/D 비율 | 압축 비율 | 스크류 설계 특징 |
|---|---|---|---|
| 경질 PVC | 20:1 ~ 24:1 | 1.5:1 ~ 2.0:1 | 깊은 플라이트, 낮은 전단력, 성능 저하를 방지하기 위한 내부 스크류 냉각. |
| 부분 용융 HDPE | 30:1 ~ 33:1 | 3.0:1 ~ 4.0:1 | 배리어 플라이트, 집중 Maddock 믹서, 고전단 생성. |
| PET(건조) | 28:1 ~ 32:1 | 2.5:1 ~ 3.0:1 | 낮은 용융 점도를 처리하기 위한 점진적인 전환, 특수 혼합. |
단일 스크류 기술과 트윈 스크류 기술 중에서 선택하려면 운영 상충관계, 기계적 복잡성 및 전반적인 생산 가치를 기반으로 하는 명확하고 편견 없는 프레임워크가 필요합니다.
트윈 스크류 압출기는 탁월한 분산 및 분배 혼합 기능을 제공합니다. 맞물림 나사는 무겁게 채워진 재료를 혼합하고, 고유한 폴리머를 합금하고, 많은 양의 착색제 또는 첨가제를 통합하는 데 절대적으로 필요합니다. 그러나 단일 스크류 압출기는 일반적으로 높고 일관된 압력을 생성하는 데 훨씬 더 효율적이고 안정적입니다. 이로 인해 다이 저항이 중요한 프로파일 성형 작업에 선호되는 선택이 됩니다.
단일 나사는 자본 및 유지 관리 비용을 크게 낮춥니다. 트윈 스크류에는 두 개의 샤프트를 근접하게 구동하기 위한 매우 복잡한 기어박스, 맞물리는 힘으로 인한 높은 마모율, 모듈식 스크류 요소 및 분할 배럴에 대한 막대한 교체 비용이 포함됩니다.
현대의 단일 스크류 기계는 더 빠른 스크류 속도와 특수 장벽 설계를 향해 빠르게 발전하고 있습니다. 이러한 발전은 특정 용도에 대한 트윈 스크류 압출기의 성능 격차를 줄여 트윈 스크류 시스템의 추가 유지 관리 오버헤드 없이 향상된 혼합 및 출력 속도를 제공합니다.
잘못된 공급업체 선택은 조기 장비 마모, 일관되지 않은 출력, 장기간의 비용이 많이 드는 가동 중지 시간 등을 포함하여 막대한 구현 위험을 초래합니다.
자격을 갖춘 단일 스크류 압출기 제조업체는 강력한 내부 엔지니어링 및 유변학적 모델링 기능을 입증해야 합니다. 그들은 배럴과 나사에 대한 투명한 야금 소싱 데이터를 제공하여 강철의 원산지와 처리를 입증해야 합니다. 또한 특정 생산 수지를 사용한 엄격한 공장 승인 테스트(FAT)와 같은 검증 가능한 성능 테스트는 장비 배송을 승인하기 전에 협상할 수 없습니다.
지속적인 마모와 부식으로 인해 스크류와 배럴의 마모는 불가피합니다. 포괄적인 제공하는 공급업체와 협력하는 것은 플라스틱 압출 기계 서비스를 장기적인 수익성을 위해 매우 중요합니다. 여기에는 예측 유지 관리 일정 설정, 신속한 교체 부품 가용성 보장, 자본 장비의 수명 연장을 위한 전문적인 나사 재구축 또는 재코팅 서비스 제공이 포함됩니다.
답변: 표준 길이 대 직경(L/D) 비율은 일반적으로 24:1~30:1입니다. 특정 응용 프로그램에 따라 정확한 비율이 결정됩니다. 체류 시간을 최소화하기 위해 PVC와 같은 전단에 민감한 재료에는 20:1과 같은 더 짧은 비율이 사용됩니다. 고출력 폴리올레핀 가공 및 광범위한 혼합 및 용융 용량이 필요한 응용 분야에는 33:1 이상의 더 긴 비율이 필요합니다.
A: 기계적 전단 마찰과 외부 배럴 히터의 균형을 통해 열이 생성됩니다. 회전하는 스크류는 점성 폴리머 내에서 강한 마찰을 생성하여 점성 소산을 통해 구동 모터의 토크를 직접 열 에너지로 변환합니다. 외부 히터는 주로 초기 시동 열을 제공하고 주변 손실에 대비하여 온도 프로필을 유지합니다.
A: 높은 첨가제 로딩이나 응집체 분해에 필요한 집중적인 분산 혼합이 부족하기 때문에 트윈 스크류에 비해 배합에 심각한 제한이 있습니다. 그러나 Maddock 또는 나선형 믹서와 같은 특수 혼합 섹션을 통합하면 매우 가벼운 혼합 또는 색상 혼합 작업에 대한 부분적인 완화 역할을 합니다.
A: 전이 영역의 용융되지 않은 폴리머 베드가 완전히 녹기 전에 조기에 파손될 때 고체 베드 파손이 발생합니다. 이로 인해 녹지 않은 고체 덩어리가 계량 구역으로 들어가 다이를 통과하게 되어 심각한 표면 결함, 겔화 및 격렬한 압력 급증이 발생합니다.
A: 서징은 일반적으로 호퍼에서 일관되지 않은 공급, 공급 스로트에서 브리징을 유발하는 부적절한 온도 프로파일, 전이 영역의 고체 베드 파손, 스크류 기하학적 구조와 수지의 특정 유변학 간의 근본적인 불일치와 같은 기술적 결함으로 인해 발생합니다.
A: 교체 일정은 가공 재료에 따라 크게 다릅니다. 마모성이 높은 유리 충전 폴리머를 가공하려면 1~2년마다 교체해야 할 수 있습니다. 깨끗한 순수 폴리올레핀을 가공하면 부품의 수명이 5~10년 정도 지속될 수 있습니다. 정확한 교체 일정을 결정하려면 정기적인 마이크로미터 마모 측정 방법이 필수적입니다.
A: 압축비는 공급 구역의 비행 깊이와 계량 구역의 비행 깊이의 비율입니다. 이는 폴리머가 녹을 때 얼마나 압축되는지를 정확하게 지시하며, 이는 갇힌 공기를 밀어내고 용융 풀로 균일한 열 전달을 보장하는 데 중요합니다.
