컴파운딩, 반응성 압출 및 고성능 폴리머 공정이 더욱 복잡해짐에 따라 조달 및 엔지니어링 팀은 압출 기계에 대한 표면적인 이해만으로는 더 이상 충분하지 않습니다. 잘못된 전단 속도, 부적절한 열 영역, 일치하지 않는 스크류 형상 등으로 인해 잘못된 압출기 구성을 지정하면 재료 품질이 저하되고 처리량이 일관되지 않으며 장비 마모가 가속화됩니다. 이러한 시스템을 구성할 때는 추측할 여유가 없습니다. 기계적 운송, 마찰 및 열 제어를 포함한 내부 메커니즘에 대한 깊은 기술적 이해는 공급업체를 평가하거나 시운전하기 전에 필수적인 첫 번째 단계입니다 맞춤형 트윈 스크류 압출 솔루션을 . 정보에 입각한 장비 결정을 내리려면 배럴 내부에서 발생하는 정확한 물리학을 살펴봐야 합니다.
이중 나사 설정은 재료를 앞으로 밀어내는 폐쇄형 또는 반폐쇄형 공동을 생성합니다. 이러한 기하학적 구조는 용적형 운반 조건을 가능하게 합니다. 피드 스로트에서 배럴을 통과하는 직접 변위는 재료가 스크류에 달라붙어 앞으로 움직이지 않고 회전할 수 있는 단일 스크류 시스템에서 흔히 발생하는 문제인 재료 정체를 방지합니다. 트윈 스크류 압출기 프로파일은 단일 스크류 시스템의 마찰 저항 의존성을 극복하여 고압에서도 일관된 출력을 보장합니다. 고충진 화합물이나 저마찰 폴리머를 처리할 때 이러한 긍정적인 펌핑 작용은 급증 없이 라인을 계속 작동시키는 역할을 합니다.
엔지니어는 체류 시간 분포를 엄격하게 제어하기 위해 이 메커니즘을 사용합니다. 재료가 하나의 C형 챔버에서 다음 챔버로 밀려나기 때문에 선입선출 흐름 프로파일을 얻을 수 있습니다. 이는 과도한 가교 또는 분해를 방지하기 위해 반응 시간을 엄격하게 제어해야 하는 반응성 압출 공정에 매우 유용합니다.
현대식 모듈형 나사는 스플라인 샤프트에 개별 세그먼트를 조립합니다. 이러한 세그먼트에는 운반, 반죽, 혼합 및 역방향 요소가 포함됩니다. 이 모듈형 설계를 통해 엔지니어는 특정 전단 민감도 및 용융 프로파일에 맞춰 시스템을 구성할 수 있습니다. 분배 혼합 요소, 중성 반죽 블록 및 제한 링과 같은 특수 요소는 프로세스 내에서 고유한 기능을 수행합니다. 제형이 견고한 엔지니어링 플라스틱에서 전단에 민감한 엘라스토머로 변경되는 경우 분배 기어 혼합 요소로 고전단 반죽 블록을 교체할 수 있습니다.
스플라인 샤프트 자체는 막대한 토크 부하를 처리하도록 설계되었습니다. 토크가 높은 샤프트는 나선형 스플라인 설계를 사용하여 나사 요소의 내경 전체에 회전력을 고르게 분산시키는 경우가 많습니다. 이는 저온에서 고점도 용융물을 처리할 때 샤프트 비틀림이나 요소 균열을 방지합니다.
압출은 기계적 전단과 외부 열 제어의 균형을 유지합니다. 스크류 회전 및 반죽 블록은 마찰을 발생시키고 배럴 히터 및 쿨러는 외부 온도를 관리합니다. 반죽 블록 및 역방향 요소와 같은 특정 나사 요소는 재료에 전달되는 전단 에너지의 정확한 양을 제어하도록 구성됩니다. 배럴을 따라 있는 독립적인 냉각 및 가열 회로는 정밀한 열 구역 설정을 통해 폭주하는 점성 소산을 방지합니다. 고속 배합 라인을 운영하는 경우 기계적 전단이 공정에 필요한 것보다 더 많은 열을 발생시키는 경우가 많아 배럴 냉각 시스템이 주요 온도 제어 메커니즘이 됩니다.
우리는 내부 배럴 벽 가까이에 뚫린 물 또는 오일 냉각 채널을 사용하여 이러한 과도한 열을 신속하게 추출합니다. 스크류 RPM, 반죽 블록의 강도, 냉각 시스템 효율성 간의 균형이 최종 용융 온도를 결정합니다. 이것이 잘못되면 최종 제품의 폴리머 분해, 가스 배출 및 열악한 기계적 특성이 발생합니다.
운동학적 상호 작용은 한 나사의 플라이트가 가까운 간격으로 다른 나사의 루트를 닦는 것을 특징으로 합니다. 이러한 자체 닦기 작업은 배럴 벽에 재료가 쌓이는 것을 방지합니다. 이는 균일한 체류 시간 분포를 보장하고 열에 민감한 폴리머의 열 분해를 최소화합니다. 정체된 상태로 놔두면 가교되거나 타는 경향이 있는 재료를 가공할 때 이러한 지속적인 표면 재생으로 인해 압출기가 막히는 것을 방지할 수 있습니다.
나사 사이의 간격은 일반적으로 1밀리미터 단위로 설계됩니다. 이러한 엄격한 공차에는 고압에서 나사가 휘어지거나 서로 충돌하는 것을 방지하기 위한 정밀 가공과 견고한 스러스트 베어링이 필요합니다. 자체 닦기 프로필은 나사가 효과적으로 스스로 청소되므로 실행 사이에 필요한 퍼지 화합물의 양이 줄어들기 때문에 색상 변경에도 도움이 됩니다.

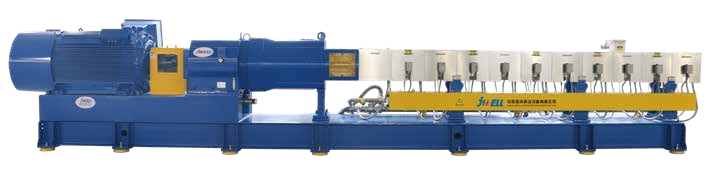

동방향 평행 트윈 스크류 시스템은 컴파운딩, 필러 분산, 합금화 및 반응성 압출에 이상적인 고속, 고전단 역학을 활용합니다. 재료는 나사 사이에서 8자 패턴으로 이동하여 표면적 재생을 최대화합니다. 이러한 공격적인 혼합은 컬러 마스터배치의 응집체를 분해하거나 유리 섬유를 나일론 매트릭스로 분산시키는 데 필요한 것입니다. 높은 RPM 기능은 상대적으로 작은 기계 설치 공간에서도 엄청난 처리량을 허용합니다.
역 회전 평행 트윈 스크류는 재료가 폐쇄된 C자형 챔버에서 운반되는 저전단, 고압 기계를 사용합니다. 이는 프로파일 압출, 파이프 압출 및 경질 PVC 제제와 같이 열에 민감한 재료 가공에 적합합니다. 역회전 동작은 용적형 기어 펌프처럼 작용하여 과도한 전단열을 발생시키지 않으면서 막대한 다이 압력을 생성합니다. 이것이 바로 이들이 대형 파이프 및 광폭 시트 압출 부문을 지배하고 있는 이유입니다.
원추형 트윈 스크류 압출기는 테이퍼 스크류 설계를 특징으로 하며, 공급 측 직경이 더 크고 배출 측 직경이 더 작습니다. 공급 구역의 대용량 용량 덕분에 부피 밀도가 낮은 재료와 건식 혼합물을 처리할 수 있습니다. 배출 영역의 작은 직경은 선속도와 전단열을 감소시켜 점진적인 고압 형성을 가능하게 합니다. 이 구성은 고출력 PVC 프로파일 및 파이프 제조에 선호되는 표준입니다.
원추형 나사의 기하학적 구조로 인해 재료가 앞으로 이동할 때 재료가 자연스럽게 압축됩니다. 이는 스크류 플라이트 설계에서 공격적인 압축비가 필요하지 않으며 전단에 민감한 폴리머를 더욱 보호합니다. 배압을 처리하는 데 필요한 대규모 스러스트 베어링은 기어박스의 더 넓은 후면 섹션에 수용되어 탁월한 기계적 안정성과 긴 작동 수명을 제공합니다.
맞물림 나사는 긴밀한 간격과 높은 자체 닦기 기능을 제공합니다. 비인터메싱 설계는 분산도가 높고 전단력이 낮은 혼합을 제공합니다. 이러한 설계를 특정 재료 점도 및 혼합 요구 사항에 맞추는 것이 필수적이며, 이는 고충전 폴리머와 저점도 엘라스토머 블렌딩을 구별하는 것입니다. 비인터메싱 압출기는 높은 전단력을 부여하지 않고 진공에 노출된 용융물의 넓은 표면적을 필요로 하는 휘발물질 제거 용도에 자주 사용됩니다.
맞물림 설정에서는 한 나사의 플라이트가 다른 나사의 채널을 관통합니다. 이는 나사가 만나는 정점에 고전단 영역을 생성합니다. 맞물리지 않는 설정에서는 나사가 더 멀리 떨어져 배치되어 재료가 두 샤프트 사이에서 자유롭게 흐를 수 있습니다. 그 결과 상 분리를 일으키지 않고 점성이 높은 재료와 저점도 첨가제를 혼합하는 데 적합한 훨씬 더 부드러운 혼합 작업이 가능해졌습니다.
| 적용분야 | 권장 압출기 유형 | 주요 운영상의 이점 |
|---|---|---|
| 컴파운딩 및 마스터배치 | 동시 회전 병렬 시스템 | 높은 전단력, 탁월한 분산 혼합, 신속한 표면 재생. |
| 열에 민감한 프로파일 압출(PVC) | 원추형 또는 역회전 병렬 시스템 | 낮은 전단 열 발생, 높은 정변위 압력. |
| 탈휘발화 및 용매 제거 | 다중 통풍, 높은 L/D 병렬 시스템 | 넓은 용융 표면적 노출, 다중 진공 구역. |
| 식품 및 의약품 압출 | 위생 등급 동회전 시스템 | 자가 닦아내는 세척성, 정밀한 온도 제어. |
압출기에 고체 재료를 투입하려면 피드 스로트와 스크류 플라이트의 경계면에 정밀한 기계 장치가 필요합니다. 피드 스로트 냉각 재킷 설계는 조기 용융 및 브리징을 방지합니다. 피드 스로트가 너무 뜨거워지면 폴리머 펠렛이 녹아서 벽에 달라붙어 재료의 흐름을 막고 압출기가 고갈됩니다. 우리는 깨끗한 온도 경계를 유지하기 위해 피드 스로트 캐스팅을 통해 차가운 물을 흐르게 합니다.
연속 가공에서 정확한 배합 비율을 유지하기 위해 중량 측정(중량 손실) 공급 장치가 부피 측정 공급 장치보다 필요한 경우가 많습니다. 체적 피더는 일정한 부피 밀도를 가정하는데, 이는 재분쇄 또는 고충진 분말의 경우 거의 적용되지 않습니다. 중량 측정 피더는 공급되는 재료의 무게를 지속적으로 측정하고 오거 속도를 조정하여 엄격한 질량 유량을 유지함으로써 최종 화합물이 정확한 사양을 충족하도록 보장합니다.
고체층은 배럴의 전도성 열과 반죽 블록의 기계적 전단의 조합을 통해 분해됩니다. 이 영역의 스크류 프로파일 구성은 폴리머 용융의 속도와 균질성을 결정합니다. 우리는 일반적으로 일련의 전방 전달 요소를 사용하여 압력을 형성한 다음, 고체 펠릿이 서로 및 배럴 벽에 마찰되도록 하는 제한적인 반죽 블록 섹션을 사용합니다.
이 마찰열은 고속 트윈 스크류 설정에서 실제로 폴리머를 녹이는 것입니다. 배럴 히터는 대부분 시동 전에 기계의 온도를 높이고 기계적 전단력이 충분하지 않은 경우 설정점을 유지하기 위해 사용됩니다. 이 구역을 설계하려면 신속한 용융 필요성과 국지적 과열 위험 사이의 균형을 맞춰야 합니다.
대기 및 진공 환기 구역은 특수한 전방 전달 요소를 활용하여 압력을 낮추고 얇은 재료 필름을 생성합니다. 최종 제품의 구조적 결함을 방지하기 위해 다이 전에 습기, 갇힌 공기, 잔류 모노머 및 휘발성 부산물을 제거합니다. 이러한 가스를 추출하지 않으면 용융물이 다이에서 나올 때 팽창하여 거품이 발생하고 표면 결함이 발생하며 기계적 강도가 크게 저하됩니다.
최종 계량 영역은 다이의 저항을 극복하기 위해 압력을 안정화합니다. 압출기는 용융 여과 시스템(스크린 체인저) 및 다양한 다이 헤드(스트랜드, 수중, 시트, 프로파일)와 인터페이스하여 최종 제품 형상을 얻습니다. 이 영역의 스크류 요소는 펌핑 효율성을 최대화하면서 전단력을 최소화하도록 설계되었습니다. 우리는 다이에 유입되는 용융물이 맥동 없이 꾸준하게 흐르기를 원합니다.
스크린 체인저는 압출기와 다이 사이에 설치되어 녹지 않은 입자, 분해된 폴리머 및 이물질을 걸러냅니다. 스크린 팩 전체의 압력 강하를 주의 깊게 모니터링해야 합니다. 스크린이 막히면 배압이 증가하여 용융 프로파일이 압출기로 더 뒤로 이동하고 전체 공정 역학이 변경될 수 있습니다.
복리 작업의 복잡성을 기반으로 L/D 비율을 계산하고 지정합니다. 표준 용융, 배기 및 프로파일 압출에는 일반적으로 24:1 ~ 36:1 L/D가 필요합니다. 고급 배합, 다점 공급, 액체 주입 및 심층 탈휘발화에는 40:1 ~ 48:1+ L/D가 필요합니다. 배럴이 길수록 더 나은 혼합과 다양한 작업이 가능하지만 성능 저하 위험과 높은 토크 요구 사항이 따릅니다.
사용 가능한 가장 긴 배럴을 구입하고 좋은 결과를 기대할 수는 없습니다. 간단한 합성 작업을 수행하기에는 너무 긴 배럴은 폴리머에 불필요한 열 이력을 가해 물리적 특성을 저하시킵니다. 반대로, 너무 짧은 배럴은 적절한 분산 혼합 또는 탈휘발화를 위한 충분한 체류 시간을 제공하지 않습니다. 모든 단위 작업(공급, 용해, 혼합, 배출, 펌핑)을 계획하고 각 섹션에 필요한 L/D를 할당해야 합니다.
배럴 및 나사 요소의 마모 및 부식성 마모는 신중한 재료 선택이 필요합니다. 질화강, 공구강, PM(분말야금)강과 같은 모재를 평가합니다. 바이메탈 라이너, 크롬 도금, PVD(물리적 기상 증착) 코팅과 같은 코팅 및 라이너를 고려하십시오. 교체 가능한 마모 슬리브가 있는 분할 배럴은 솔리드 배럴에 비해 모듈성을 제공합니다. 30% 유리 충전 나일론을 가공할 때 표준 질화 배럴은 몇 달 내에 마모됩니다. 해당 수준의 마모를 견디려면 PM 공구강 요소와 바이메탈 배럴 라이너가 필요합니다.
신뢰할 수 있는 트윈 스크류 및 배럴 공급업체를 선택하면 특정 제제에 적합한 야금을 얻을 수 있습니다. 불소중합체 또는 할로겐화 난연제로 인한 부식성 마모에는 하스텔로이 또는 인코넬과 같은 고함량 니켈 합금이 필요합니다. 이러한 고급 소재의 초기 비용은 가동 중지 시간 및 교체 부품의 대폭 감소로 상쇄됩니다.
실험실 규모의 과학 압출기에서 전체 생산으로 확장하려면 엄격한 엔지니어링 원칙을 적용해야 합니다. 선택한 구성이 재료 무결성을 유지하면서 더 높은 처리량으로 효과적으로 변환되는지 확인하십시오. 단순히 RPM을 늘리고 동일한 용융 온도를 기대할 수는 없습니다. 20mm 실험실 압출기에서 75mm 생산 기계로 이동함에 따라 표면적 대 부피 비율이 급격하게 변합니다.
더 큰 기계에서는 열 전달 효율이 훨씬 떨어집니다. 더 큰 직경의 나사에 의해 생성된 기계적 전단력은 열 프로파일을 지배합니다. 열역학의 이러한 변화를 보상하려면 나사 형상, 특히 반죽 블록의 공격성을 조정해야 합니다. 숙련된 비용이 많이 드는 생산 실패를 방지하려면 이러한 확장 단계에서 트윈 스크류 압출기 제조업체 와 협력하는 것이 중요합니다.
A: 확실한 변위를 제공하여 재료 정체를 방지하고 탁월한 혼합, 전단 제어 및 자체 닦기 기능을 제공합니다. 이를 통해 단일 스크류 설정에서는 실패할 수 있는 복잡한 제제, 고충진 화합물 및 반응성 압출을 처리할 수 있습니다.
A: PVC와 같이 열에 민감한 소재에 이상적입니다. 대형 공급 구역은 낮은 부피 밀도의 분말을 처리하는 반면, 테이퍼형 설계는 배출 끝단의 전단열을 줄여 폴리머 품질 저하 없이 고압 프로파일 압출이 가능합니다.
답변: 길이 대 직경 비율은 내부 직경에 대한 배럴의 길이를 나타냅니다. 이는 사용 가능한 체류 시간과 배럴을 따라 수행할 수 있는 장치 작업(예: 환기 또는 측면 공급) 횟수를 결정합니다.
A: 한 나사의 플라이트가 회전하면서 다른 나사의 루트를 밀접하게 통과합니다. 이러한 긴밀한 간격은 금속 표면에서 재료를 지속적으로 긁어내어 폴리머 정체, 분해 및 배럴 벽에 쌓이는 것을 방지합니다.
답변: 이를 통해 엔지니어는 스플라인 샤프트에 다양한 운반, 반죽 및 혼합 요소를 밀어 넣어 스크류 프로파일을 맞춤화할 수 있습니다. 이러한 유연성 덕분에 완전히 새로운 나사를 구입하지 않고도 다양한 폴리머 또는 컴파운딩 작업에 맞게 기계를 재구성할 수 있습니다.
