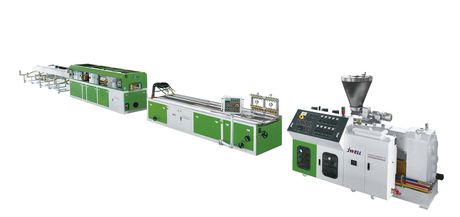

냉장고 도어 개스킷은 매우 특정한 기계적 기능을 수행합니다. 열 효율을 유지하고 결로를 차단하며 가전제품이 엄격한 에너지 표준을 준수하도록 유지합니다. 이러한 씰을 대량으로 생산하려면 뚜렷한 제조 장애물이 발생합니다. 공장 관리자는 폴리머 수축을 관리하는 동시에 엄격한 치수 공차를 유지해야 합니다. 냉각 중에 프로파일이 휘어지면 최종 사용자는 영구적인 주름과 흡입 실패 문제를 해결해야 합니다. 운반 속도를 늦추지 않고 자기 스트립을 작업 흐름에 직접 통합하면 또 다른 어려움이 추가됩니다. 높은 불량률과 일관되지 않은 형상을 극복한다는 것은 일반 플라스틱 가공 장비를 포기하는 것을 의미합니다. 시설에는 특수 냉장고 도어 개스킷 압출 기계가 필요합니다 . 이 장비는 복잡한 다중 챔버 프로파일을 일관되게 압출하는 데 필요한 정밀한 열 조절 및 기계적 제어를 제공합니다.
재료 다양성은 필수입니다. 현대 생산에는 여러 폴리머를 처리할 수 있는 장비가 필요하므로 유연한 PVC TPU TPE 밀봉 프로파일 압출 라인이 시장 수요에 적응하는 데 중요합니다.
정밀성이 수율을 결정합니다. 개스킷 제조 수익성에서 가장 중요한 변수는 프로파일 변형을 방지하고 표면 주름을 제거하며 밀폐된 기기 밀봉을 보장하는 보정 및 냉각 프로세스입니다.
자동화로 운영 비용 절감: 인라인 자기 스트립 삽입, 자동 절단, 압출 라인에 직접 용접을 통합하면 인건비와 조립 병목 현상이 크게 줄어듭니다.
공급업체 선택은 파트너십입니다. 프로파일 압출 기계 제조업체를 선택하려면 판매 후 지원, 툴링 맞춤화 기능 및 입증된 FAT(공장 승인 테스트) 프로토콜을 기반으로 해야 합니다.
성공적인 압출은 최종 제품 요구 사항을 엄격하게 정의하는 것에서 시작됩니다. 냉장고 씰은 열악한 환경에서 작동합니다. 냉동고 응용 분야에서는 -20°C 미만의 온도에서도 유연성을 유지해야 합니다. 공격적인 세척제, 식품산 및 오일을 견디기 위해서는 높은 내화학성이 필요합니다. 기밀 압축은 에너지 효율 등급에 대해 협상할 수 없습니다. 구조적 완전성은 적절한 자기 부착을 나타냅니다. 압출 중에 프로파일이 무너지거나 휘어지면 내부 자석이 강철 제품 프레임에 닿지 않습니다. 이로 인해 미세한 틈이 생겨 공기 누출, 급속한 성에 축적 및 압축기의 과로로 이어집니다.
올바른 폴리머를 선택하면 압출기 스크류 설계, 가열 프로필 및 냉각 수조 길이가 결정됩니다. 장기적인 현장 성과와 원자재 비용의 균형을 맞춰야 합니다.
연성 PVC: 폴리염화비닐은 기존의 선택으로 남아 있습니다. 최종 45도 프레임 조립 중에 최고의 비용 효율성과 높은 신뢰성의 용접을 제공합니다. 그러나 시간이 지남에 따라 가소제 이동으로 인해 PVC 씰이 딱딱해지고 변색되고 균열이 발생합니다. 생산 및 폐기에 관한 환경 규제로 인해 제조업체는 더욱 깨끗한 대안을 모색하고 있습니다.
TPE/TPU: 업계는 열가소성 엘라스토머(TPE)와 폴리우레탄(TPU)으로 전환하고 있습니다. 이 소재는 뛰어난 저온 유연성과 뛰어난 압축 변형률 회복 기능을 제공합니다. 완전히 재활용 가능하며 처리 중에 독성 부산물을 방출하지 않습니다. PVC보다 훨씬 오랫동안 탄성 메모리를 유지하므로 기기의 전체 수명 주기 동안 단단히 밀봉됩니다.
재료 유형 | 저온 유연성 | 압축 세트 복구 | 용접성 | 기본 애플리케이션 |
|---|---|---|---|---|
부드러운 PVC | 보통의 | 평균 | 훌륭한 | 예산 주거 단위 |
TPE | 높은 | 훌륭한 | 양호(특정 도구 필요) | 현대적인 친환경 가전제품 |
TPU | 매우 높음 | 뛰어난 | 좋은 | 대형 상업용 냉동 |
압출 공정은 기기 설계에 따라 다양한 설치 방법을 수용해야 합니다. 각 형상마다 완전히 다른 다이 설계와 교정 도구가 필요합니다.
다트 스타일 푸시인 씰: 주거용 유닛에 일반적입니다. 개스킷은 플라스틱 도어 라이너의 미리 배선된 홈에 눌러지는 강성 또는 반강성 화살표 모양의 척추를 특징으로 합니다.
U-채널 압출: 상업용 중부하 작업 장치에 사용됩니다. 개스킷은 스테인레스 스틸 도어 패널의 가장자리를 감싸므로 단단한 마찰 끼워맞춤이 필요합니다.
숨겨진 나사식 채널: 개스킷이 숨겨진 플랩 아래 도어에 기계적으로 고정되는 구형 또는 특수 설계입니다.
씰의 빈 벨로우즈는 도어가 닫힐 때 쉽게 압축되지만 열리면 즉시 튀어야 합니다. 이러한 역동적인 움직임을 달성하려면 압출 중 공차를 0.1mm까지 낮추는 정밀한 벽 두께 제어가 필요합니다.
많은 최신 개스킷은 공압출 기술을 활용합니다. 여기에는 씰 자체를 위한 부드럽고 유연한 벨로우즈(쇼어 A 경도)와 함께 도어 장착을 위한 견고한 스파인(종종 쇼어 D 경도)을 압출하는 작업이 포함됩니다. 단일 압출기로는 이를 달성할 수 없습니다. 동기화된 다중 압출기 설정으로 공급되는 특수한 다층 다이 헤드가 필요합니다. 단단한 소재는 도어 트랙에 머무르는 데 필요한 구조적 그립을 제공하고, 부드러운 소재는 밀폐된 쿠션을 제공합니다. 냉각이 시작되기 전에 이 두 개의 서로 다른 폴리머 스트림 사이의 열 결합이 고압 하의 다이 헤드 내에서 원활하게 이루어져야 합니다.
프로세스는 자재 취급 단계에서 시작됩니다. 중량 측정 투여 장치는 폴리머가 피드 스로트에 들어가기 전에 순수 수지, 재분쇄 및 컬러 마스터배치의 정밀한 혼합을 보장합니다. 배럴 내부에서는 회전하는 나사가 플라스틱을 절단하고 녹입니다. 배럴 구역 전체의 온도 제어가 중요합니다. 용융 온도가 너무 낮으면 재료가 제대로 흐르지 않아 헤드 압력이 높아집니다. 너무 높으면 폴리머가 분해되어 탄 자국이 생기고 물리적 특성이 손실됩니다. 과도한 전단 가열 없이 균일한 용융을 보장하려면 스크류 설계, 특히 압축비와 플라이트 깊이가 처리되는 특정 재료와 일치해야 합니다.
용융된 폴리머는 압출 다이라고 알려진 맞춤형 툴링을 통해 강제로 가공됩니다. 이는 냉장고 씰의 복잡한 다중 챔버 단면을 형성합니다. 다이 설계는 고도로 전문화된 유체 역학에 의존합니다. 엔지니어는 폴리머가 제한적인 툴링을 빠져나갈 때 팽창하는 경향인 다이 팽창을 고려해야 합니다. 다이의 내부 흐름 채널(랜드 길이)은 재료 속도와 완벽하게 균형을 이루어야 합니다. 폴리머가 얇은 벨로우즈 부분보다 두꺼운 스파인 부분에서 더 빠르게 흐를 경우, 프로파일이 다이에서 나올 때 즉시 휘어지고 뒤틀리게 됩니다.
이는 전체 프로세스에서 가장 민감한 전환입니다. 프로파일은 뜨거운 다이에서 냉수 냉각 탱크로 이동합니다. 진공 크기 조정 테이블은 폴리머가 응고되는 동안 개스킷의 빈 챔버가 무너지는 것을 방지합니다. 진공은 프로파일의 외부 스킨을 황동 또는 스테인리스강 사이징 블록으로 끌어당깁니다. 그 사이에, 격동적인 냉각수는 열을 제거합니다. 냉각이 고르지 않으면 폴리머 매트릭스 내에 내부 응력이 축적되어 제품을 감거나 절단한 후 몇 시간 동안 영구적인 변형과 수축이 발생합니다.
프로파일이 냉각되고 치수가 안정되면 다운스트림 프로세스가 이어집니다. 자동 삽입 메커니즘은 연속 자기 스트립을 개스킷의 지정된 챔버에 직접 공급합니다. 정밀한 운반 장치는 특수 고무 벨트를 사용하여 프로파일을 일정한 속도로 당깁니다. 따뜻한 폴리머가 늘어나는 것을 방지하려면 당기는 장력을 완벽하게 조정해야 합니다. 마지막으로 자동화된 서보 구동 절단 장치는 연속 프로파일을 도어 프레임 조립에 필요한 정확한 길이로 절단하여 다운스트림 용접을 위한 깔끔한 정사각형 절단을 보장합니다.
현대 생산은 자동화된 광학 검사 시스템과 레이저 마이크로미터에 의존합니다. 이 센서는 프로파일 치수와 구조적 무결성을 실시간으로 확인합니다. 적절한 자기 스트립 안착, 올바른 벽 두께 및 전체 프로필 너비를 확인합니다. 최종 제품이 정확한 사양을 충족한다는 것은 소비자 수준의 기밀 테스트를 통과한다는 의미입니다. 공장 관리자는 최종 사용자가 기기 프레임에 맞지 않는 뒤틀린 씰을 고치기 위해 끓는 물 처리나 헤어드라이어를 사용해야 하는 상황을 피하고 싶어합니다.
표준 연질 PVC 가공은 일반적으로 길이 대 직경(L/D) 비율이 24:1 또는 28:1인 단일 스크류 압출기에 의존합니다. 이 제품은 PVC의 열 민감도에 최적화된 딥 플라이트 나사가 특징입니다. 그러나 고급 엘라스토머를 가공하려면 매우 효율적인 TPE 씰 스트립 압출 기계가 필요합니다 . 이 기계에는 재료 정체 없이 엘라스토머가 완전히 녹도록 설계된 배리어 플라이트 나사가 있습니다. 또한 TPE 및 TPU의 높은 가공 온도를 처리하려면 더 높은 토크의 기어박스와 더 견고한 배럴 가열 시스템이 필요합니다.
다층 다이 헤드는 엔지니어링의 복잡한 부분입니다. 이는 다양한 재료 경도계의 동시 압출을 허용합니다. 단단한 PVC 베이스와 부드러운 TPE 벨로우즈를 결합할 수 있습니다. 툴링은 Y 블록 분배기를 활용하여 두 개의 서로 다른 용융 흐름을 관리하고 다이 출구 직전에 이들을 하나로 모읍니다. 재료 걸림 및 품질 저하를 방지하려면 흐름 채널을 고도로 연마해야 합니다. 이러한 다이 헤드의 빠른 변경 기능은 제품 전환 중 가동 중지 시간을 줄여 주므로 작업자는 전체 다이 어셈블리를 분해하지 않고도 프로필 플레이트를 교체할 수 있습니다.
연속선은 가장 느린 구성요소만큼만 빠릅니다. 동기화된 운반 장치는 캐터필라 트랙을 사용하여 프로파일을 부드럽지만 단단하게 고정하여 중공 챔버가 부서지는 것을 방지합니다. 인라인 펀칭 및 노칭 시스템은 최종 조립을 위해 개스킷을 준비하고 개스킷이 모서리에서 접힐 특정 부분을 잘라냅니다. 마지막으로 오프라인 45도 코너 용접 기계는 절단된 프로파일을 완성된 밀폐 도어 프레임으로 변환합니다. 자기 삽입 및 절단 단계를 압출 라인에 직접 통합하면 처리량이 최대화되고 취급 손상이 최소화됩니다.
제조업체는 종종 수천 개의 다양한 OEM 및 애프터마켓 개스킷 모델을 생산합니다. 이를 위해서는 신속한 전환을 처리할 수 있는 PVC TPU TPE 밀봉 프로파일 압출 라인이 필요합니다 . 상업용 냉장 시설과 주거용 시설 모두를 위한 퀵 체인지 툴링을 지원하는 장비가 필요합니다. 단일 프로파일 유형이나 재료에 고정된 기계는 다양한 제조 시설에서 빠르게 병목 현상이 됩니다. 작업자가 몇 시간이 아닌 몇 분 만에 진공 블록을 교체할 수 있는 모듈식 교정 테이블을 찾으십시오.
회선 속도는 일반적으로 분당 미터로 측정됩니다. 고속(15-25m/min)은 생산량을 증가시키지만 치수 불안정성의 위험도 증가시킵니다. 속도가 빨라질수록 기하급수적으로 효율적인 냉각 시스템이 필요합니다. 수조를 통해 프로파일을 너무 빨리 밀어 넣으면 코어가 뜨거운 상태로 유지됩니다. 이로 인해 제품이 포장되면 압출 후 수축이 발생합니다. 기계를 평가한다는 것은 최대 처리량과 무결함 품질 사이의 최적의 균형을 찾는 것을 의미하며, 종종 확장된 냉각 탱크나 보조 냉각조가 필요합니다.
벽 두께와 프로파일 형상을 유지하려면 고급 제어 시스템이 필요합니다. 프로그래밍 가능 논리 컨트롤러(PLC)는 모든 가열 영역, 용융 압력 변환기 및 모터 속도를 관리합니다. 인라인 레이저 마이크로미터는 폐쇄 루프 피드백을 제공합니다. 프로파일 두께가 1밀리미터라도 차이가 나면 시스템이 자동으로 운반 속도나 압출기 RPM을 조정하여 이를 수정합니다. 이를 통해 수동 작업자 조정에 대한 의존도를 없애고 다양한 교대조에 걸쳐 일관된 품질을 보장합니다.
압출은 에너지 집약적인 공정입니다. 가열 구역, 진공 펌프 및 냉각 장치의 전력 소비를 분석해야 합니다. 최신 서보 구동 모터는 기존 AC 또는 DC 드라이브에 비해 장기 운영 비용을 크게 절감합니다. 또한 단열 배럴 히터는 열 손실을 방지하여 에너지를 공장 공기가 아닌 폴리머로 전달합니다. 진공 펌프의 가변 주파수 드라이브(VFD)는 필요한 진공 수준을 유지하는 데 필요한 전력만 끌어와 전기 사용량을 더욱 줄입니다.
압출 후 폴리머 수축은 피할 수 없는 현실입니다. 플라스틱이 냉각되면 분자 사슬이 수축됩니다. 이를 관리하지 않으면 개스킷이 수축되어 문틀 밖으로 떨어지게 됩니다. 완화 전략은 최적화된 냉각조 온도와 확장된 어닐링 영역에 중점을 둡니다. 또한 장력 없는 운반 교정이 필요합니다. 홀오프로 인해 프로파일이 아직 따뜻할 때 너무 세게 당기면 인위적인 스트레칭이 유발됩니다. 프로파일이 최종적으로 냉각되면 다시 스냅되어 개스킷이 도어 프레임에 비해 너무 짧아집니다.
고르지 못한 냉각 또는 부적절한 진공 보정으로 인해 벨로우즈에 영구적인 주름이 발생합니다. 이러한 주름으로 인해 도어와 기기 본체 사이에 틈이 생깁니다. 이로 인해 도어 밀봉 실패, 응결 및 높은 보증 청구율이 발생합니다. 교정 탱크에서 일관된 물 흐름과 안정적인 진공 압력을 보장하는 것이 완벽하고 매끄럽고 밀폐된 밀봉을 생성하는 유일한 방법입니다. 작업자는 사이징 블록의 진공 슬롯을 정기적으로 점검하여 폴리머 잔류물이나 경수 침전물로 막히지 않았는지 확인해야 합니다.
맞춤형 개스킷 압출 라인을 운영하는 시설의 경우 가동 중단 시간은 엄청난 위험입니다. 장비가 제대로 설계되지 않은 경우 다양한 기기 모델에 대한 다이와 교정기를 변경하는 데 몇 시간이 걸릴 수 있습니다. 퀵 릴리스 클램프, 쉽게 접근할 수 있는 물 매니폴드 및 모듈식 진공 연결 기능을 갖춘 기계를 찾아야 합니다. SMED(Single Minute Exchange of Die) 원칙을 적용하고 잘 설계된 기계를 활용하면 전환 시간이 몇 시간에서 몇 분으로 단축되어 전반적인 장비 효율성이 크게 향상됩니다.
씰링 스트립 압출 라인을 운영하려면 전문 지식이 필요합니다. 작업자는 다이 팽창, 흐름 불균형 및 진공 변동 문제를 해결하는 방법을 이해해야 합니다. 강력한 벤더 교육이 필수적입니다. 유지 관리 프로토콜에는 품질이 저하된 재료로 인해 표면 줄무늬가 생기는 것을 방지하기 위해 다이 헤드를 정기적으로 청소하는 것이 포함되어야 합니다. 또한 진공 펌프와 정수 필터는 일관된 냉각 성능을 보장하고 예상치 못한 라인 중단을 방지하기 위해 엄격한 유지 관리 일정이 필요합니다.
일반적인 결함 | 가능한 원인 | 시정 조치 |
|---|---|---|
표면 주름 | 교정 블록의 진공이 부족함 | 명확한 진공 슬롯; 펌프 압력을 높이십시오 |
프로필 수축 | 과도한 견인력 | 운반 속도를 줄입니다. 냉각수 온도 확인 |
불량한 자기 접착력 | 챔버 벽이 너무 두껍거나 뒤틀림 | 폴리머 흐름의 균형을 맞추기 위해 다이 볼트 조정 |
화상 표시 | 다이 헤드의 재료 정체 | 더 낮은 구역 온도; 깨끗한 다이 채널 |
계획되지 않은 가동 중지 시간을 최소화하는 데 중점을 두고 평가해야 합니다. 선택한 의 공급망을 평가하십시오 프로파일 압출 기계 제조업체 . 나사, 배럴, 가열 밴드, 특수 PLC 모듈과 같은 중요한 구성요소를 쉽게 사용할 수 있어야 합니다. 드라이브에 장애가 발생하면 즉시 교체품을 배송해야 합니다. 현지 지원 부족, 원격 진단 기능 또는 예비 부품 지연으로 인해 생산 라인이 몇 주 동안 마비되어 기기 OEM에 대한 배송 날짜가 누락될 수 있습니다.
최고의 기계 공급업체는 단순히 압출기를 만드는 것 이상의 일을 합니다. 그들은 장비를 배송하기 전에 사내에서 맞춤형 다이를 설계하고 테스트합니다. 공급업체의 R&D 역량을 평가합니다. 새로운 개스킷 프로파일의 CAD 도면을 가져와 흐름 시뮬레이션 소프트웨어를 실행하고 완전한 기능을 갖춘 다이를 제공할 수 있습니까? 툴링 설계를 최적화하는 능력은 새로운 기기 모델의 출시 기간에 직접적인 영향을 미치고 공장 현장에서 요구되는 시행착오의 양을 줄여줍니다.
엄격한 FAT 없이 배송을 수락하지 마십시오. 새로운 협상 불가능한 벤치마크를 정의하십시오 . 냉장고 개스킷 기계가 달성해야 하는 여기에는 최대 정격 속도에서 최소 8시간 동안 지속된 실행 시간이 포함됩니다. 또한 다양한 프로파일 유형에 걸쳐 엄격한 폐기율 최대치와 치수 정확도 검증을 포함해야 합니다. 기계는 공급업체의 시설을 떠나기 전에 특정 원자재를 완벽하게 처리할 수 있음을 입증해야 합니다.
현재 불량률을 감사하여 기존 라인의 특정 냉각, 교정 또는 수축 실패를 식별하십시오.
압출기 스크류와 냉각 탱크의 크기를 올바르게 지정하려면 필요한 출력 용량을 분당 미터 단위로 정의하세요.
PVC와 TPE를 모두 처리할 수 있는 장비가 필요한지 결정하려면 재료 로드맵을 문서화하십시오.
전문 압출 기계 제조업체에 자세한 기술 제안 및 툴링 흐름 시뮬레이션 기능을 요청하십시오.
자체 원자재와 자기 스트립을 사용하여 포괄적인 공장 승인 테스트를 예약하세요.
A: 표준 생산 속도는 분당 10~25미터입니다. 정확한 속도는 재료 선택과 프로파일 복잡성에 따라 크게 달라집니다. 두꺼운 상업용 개스킷은 적절한 냉각을 보장하기 위해 더 느린 속도가 필요한 반면, 얇은 주거용 프로파일은 훨씬 더 빠르게 작동할 수 있습니다.
A: 예, 하지만 특정 엔지니어링이 필요합니다. 다용도 배리어 스크류 설계와 정밀한 온도 제어 영역을 갖춘 압출기를 사용해야 합니다. TPE는 일반적으로 재료 품질 저하를 방지하기 위해 연질 PVC와 다른 전단률과 열 관리가 필요합니다.
A: 부적절한 압출 장력이나 고르지 못한 냉각으로 인해 영구적인 주름과 딱딱한 반점이 발생합니다. 이는 개스킷이 기기 프레임에 대해 적절하게 압축되는 것을 방지합니다. 소비자들은 종종 끓는 물이나 헤어드라이어를 사용하여 불량 씰을 고치려고 시도하지만 이는 일시적인 해결책일 뿐입니다.
A: 자기 스트립은 프로파일이 냉각 탱크에서 나온 직후에 인라인으로 삽입됩니다. 자동화된 풀림 및 공급 메커니즘은 유연한 자석이 최종 절단 단계에 도달하기 전에 개스킷의 특정 빈 챔버로 안내합니다.
A: 주요 원인은 고르지 않은 냉각, 부적절한 진공 보정 또는 일관되지 않은 운반 장력입니다. 플라스틱이 냉각되는 동안 진공이 사이징 블록에 대해 프로파일 모양을 유지하지 못하면 속이 빈 벨로우즈가 붕괴되어 영구적으로 주름지게 됩니다.
A: 주요 재료나 프로파일을 변경할 때마다 다이를 청소해야 합니다. 정기적인 유지 관리는 표면 줄무늬를 유발하는 저하된 폴리머 축적을 방지합니다. 적절한 관리와 비연마성 청소를 통해 고품질 강철 다이는 마모로 인해 교체가 필요할 때까지 수년간 지속될 수 있습니다.
