대량 건축 자재 제조는 폐기율 최소화, 지속적인 가동 시간 최대화, 라인에서 바로 완벽한 표면 마감 달성에 의존합니다. PVC 도어 및 창 생산 규모를 확대하면 장비의 한계가 드러납니다. 공장 관리자는 용융 불안정, 고속에서의 치수 불일치, 병목 현상을 초래하는 장기간의 툴링 전환과 자주 씨름합니다. 올바른 장비를 선택하려면 기본 처리량 요구 사항을 넘어서야 합니다. 압출기 형상, 조화로운 공정 흐름, 교정 정밀도 및 제어 자동화를 평가해야 합니다. 이 가이드는 생산 라인을 평가하고 지정하기 위한 기술 프레임워크를 제공합니다. 우리는 공장 현장에서의 시행착오에 의존하지 않고 엄격한 치수 공차, 미적 요구 사항 및 운영 효율성 목표를 충족하는 방법을 설명합니다.
압출기 형상이 안정성을 결정합니다. 평행 이축 압출기는 일반적으로 우수한 용융 안정성을 제공하고 원추형 대체 압출기에 비해 경질 PVC의 생산량을 최대 30%까지 높일 수 있어 대량 수율에 직접적인 영향을 미칩니다.
교정은 병목 현상입니다. 교정 테이블의 길이와 진공 효율성은 프로파일의 구조적 무결성을 손상시키지 않으면서 최대 라인 속도를 결정합니다.
툴링 유연성으로 ROI 향상: 고도로 구성 가능한 설정으로 표준 도어 프레임, WPC(목재 플라스틱 복합재) 패널, 복잡한 플라스틱 강철 도어 및 창 프로필 간을 전환할 때 가동 중지 시간이 줄어듭니다.
통합 마감 처리로 가치 추가: 인라인 표면 처리(적층 또는 핫 스탬핑)를 통합하면 2차 처리 비용이 절감되고 출시 기간이 단축됩니다.
공급업체 지원으로 위험 완화: 엄격한 FAT(공장 승인 테스트)를 제공하는 유명 프로파일 압출 기계 제조업체와 협력하는 것은 신속한 배포를 보장하고 채택 위험을 최소화하는 데 중요합니다.

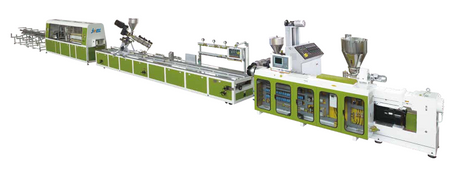

대용량 PVC 도어 프로파일 압출기는 동기화된 시스템으로 작동합니다. 재료 공급 장치에서 절단 톱까지의 모든 구성 요소는 정확한 조정을 유지해야 합니다. 구성 요소 선택은 최대 라인 속도와 최종 프로파일 품질을 직접적으로 결정합니다.
주 구동 모터는 압출 공정에 동력을 공급합니다. 이러한 모터의 토크 용량과 에너지 효율을 평가해야 합니다. 영구자석 동기 모터(PMSM)는 표준 AC 모터에 비해 뚜렷한 장점을 제공합니다. 이는 더 낮은 RPM에서 더 높은 토크를 제공하고 다양한 부하 조건에서 탁월한 에너지 효율성을 유지합니다. PMSM 드라이브로 업그레이드하면 전기 소비가 줄어들고 모터 하우징 내 열 발생이 최소화됩니다. 이는 장기적인 운영 비용 절감으로 이어집니다.
모터 유형 | 에너지 효율성 | 낮은 RPM에서의 토크 | 유지 보수 요구 사항 |
|---|---|---|---|
표준 AC 모터 | 보통 (75-85%) | 낮추다 | 높음(브러시 및 베어링 마모) |
PMSM(영구자석) | 높음(90-95%) | 최고 | 낮음(움직이는 부분이 적음) |
압출기 형상은 기계가 PVC 제제를 얼마나 효과적으로 녹이고 혼합하는지를 결정합니다. 대량 연속 실행에는 재료 품질 저하를 방지하기 위한 특정 스크류 설계가 필요합니다.
특징 | 원추형 트윈 스크류 압출기 | 평행 이축 압출기 |
|---|---|---|
출력 용량 | 보통(소규모 및 중간 규모 실행에 이상적) | 높음(대규모 생산에 최적화) |
용융 안정성 | 저속에서도 좋음 | 고속에서 탁월함 |
전단율 | 더 높은 전단력, 더 빠른 가소화 | 낮은 전단력, PVC 분해 방지 |
애플리케이션 포커스 | 표준 프로파일, 고압 다이 | 대용량 도어 패널, 넓은 프로파일 |
길이 대 직경(L/D) 비율은 가소화 품질에 큰 영향을 미칩니다. 경질 PVC 제제에는 정밀한 용융 압력 제어가 필요합니다. 최적의 L/D 비율은 재료가 타지 않고 균일하게 녹을 수 있도록 배럴에서 충분한 시간을 보내는 것을 보장합니다. 고칼슘 또는 WPC 제형을 가공하면 심각한 마모 위험이 발생합니다. 바이메탈 배럴과 특수 처리된 나사를 지정해야 합니다. 텅스텐 카바이드 코팅은 스크류 플라이트의 급격한 마모를 방지하여 수천 시간의 작동 시간 동안 일관된 출력을 보장합니다.
압출 다이는 용융된 플라스틱을 최종 프로파일로 성형합니다. 다이 내부의 흐름 채널 설계는 제품의 생존 가능성을 결정합니다. 잘못 설계된 채널은 재료 정체를 유발하여 PVC가 타거나 프로파일이 손상될 수 있습니다. 내부 형상은 전체 단면에 걸쳐 부드럽고 균형 잡힌 흐름을 촉진해야 합니다. 맞춤형 PVC 프로파일 기계는 복잡한 다중 캐비티 다이를 수용합니다. 이 다이를 사용하면 복잡한 도어 패널 구조와 다중 챔버 프레임을 동시에 압출할 수 있습니다. 다이 립의 정밀 가공은 균일한 벽 두께를 보장하여 냉각 단계에서 뒤틀림을 방지합니다.
교정 테이블은 용융된 프로파일을 최종 치수로 동결시킵니다. 테이블의 길이와 진공 펌프의 효율성에 따라 최대 라인 속도가 결정됩니다. 대용량 라인에는 일반적으로 6~11미터 범위의 교정 테이블이 필요합니다. 무거운 도어 프로파일은 테이블을 빠져나간 후 내부 열이 외벽을 연화시키는 것을 방지하기 위해 냉각 시간을 연장해야 합니다. 고용량 진공 펌프는 사이징 블록에 대해 프로파일을 당겨 엄격한 공차를 유지합니다. 폐쇄 루프 수냉 시스템은 신속한 열 방출을 제공합니다. 교정 블록을 통해 냉각수를 순환시켜 수자원을 보존하는 동시에 효율적으로 열을 추출합니다.
작업자는 교정 단계를 설정할 때 엄격한 절차를 따라야 합니다.
프로파일이 찢어지는 것을 방지하기 위해 다이 출구를 첫 번째 건식 교정 블록과 완벽하게 정렬하십시오.
저항을 일으키지 않고 외벽을 안정시킬 수 있을 만큼 초기 진공 압력을 충분히 높게 설정하십시오.
내부 응력을 유발하는 급속 담금질을 방지하기 위해 물 흐름 밸브를 조정합니다.
열팽창을 고려하기 위해 시작 후 처음 10분 동안 프로파일 치수를 지속적으로 모니터링합니다.
운반 장치는 교정 테이블을 통해 프로파일을 끌어옵니다. Caterpillar 운반 장치는 일관된 견인력을 제공합니다. 변형을 일으키지 않고 프로파일을 단단히 고정하기 위해 자국이 남지 않는 고무 패드를 사용합니다. 당기는 속도는 압출기 출력과 완벽하게 동기화되어야 합니다. 정밀 절단 장치는 운반 작업을 따릅니다. 벽이 두꺼운 대형 프로파일에는 유성톱을, 작은 단면에는 단두대 절단기를 선택할 수 있습니다. 톱은 깨끗한 작업 환경을 유지하기 위해 강력한 먼지 추출 시스템을 갖추고 있어야 합니다. PLC 동기화 추적은 절단기가 라인 속도와 일치하도록 보장하여 생산 속도를 늦추지 않고 정확한 절단 길이를 제공합니다.
다운스트림 표면 처리를 통합하면 오프라인 처리가 필요하지 않습니다. 운반 후 바로 인라인 핫 스탬핑, 라미네이션 또는 인쇄 장치를 추가할 수 있습니다. 이 장치는 프로파일이 계속 움직이는 동안 나뭇결 포일이나 맞춤형 미적 마감재를 적용합니다. 인라인 라미네이션은 포일을 PVC 기판에 접착하기 위해 정밀한 장력 제어와 목표 열 적용에 의존합니다. 이러한 통합을 통해 2차 처리 비용이 절감되고 자재 취급이 최소화되며 출시 기간이 단축됩니다.
생산 능력은 사양서에 나열된 수치 이상으로 확장됩니다. 장비가 실제 제조 조건, 재료 변형 및 지속적인 고속 작동을 어떻게 처리하는지 평가해야 합니다.
제조업체에서는 시간당 킬로그램 단위로 이론적 최대 출력을 광고하는 경우가 많습니다. 이 이론적 수치를 실제 사용 가능한 산출량과 구별해야 합니다. 고속 압출은 시동, 정지 및 속도 변동 중에 스크랩이 발생합니다. 생산 현장의 현실과 비교하여 생산량 증가에 대한 제조업체의 주장을 평가하십시오. 시간당 500kg을 생산하지만 스크랩이 15% 발생하는 기계는 스크랩이 2%만 있고 시간당 450kg으로 작동하는 안정적인 기계보다 사용 가능한 제품이 적습니다. 정상 상태 작동에 빠르게 도달하고 사소한 전압 또는 온도 변화 중에 엄격한 허용 오차를 유지하는 장비에 중점을 둡니다.
대량 생산에는 여러 가지 재료 배합을 실행해야 하는 경우가 많습니다. 다양한 건조 혼합물을 처리하는 기계의 능력을 평가합니다. 공식은 기계 설정을 크게 좌우합니다. 표준 경질 PVC 혼합물은 10-15phr(수지 백분율)의 탄산칼슘을 사용할 수 있습니다. 고충진제 제제는 이를 40phr 이상으로 끌어올려 용융 유변학을 크게 변화시킵니다. 압출기는 안정제를 태우지 않고 PVC를 녹일 수 있을 만큼 충분한 전단력을 생성해야 합니다. CPE(염소화 폴리에틸렌)와 같은 충격보강제는 균일하게 분산되기 위해 정밀한 온도 제어가 필요합니다. 용융 온도가 너무 낮아지면 충격 보정제가 활성화되지 않아 설치 중에 깨지기 쉬운 도어 프레임이 깨질 수 있습니다.
플라스틱 강철 문 및 창 프로필을 생산하려면 공압출 기능이 필수입니다 . 이러한 설정에서는 단일 다이에 공급되는 여러 압출기를 사용합니다. 이를 통해 고충진 PVC 코어 위에 내후성 ASA 또는 PMMA 외부 레이어를 압출하거나 강철 보강재를 프로파일 구조에 직접 통합할 수 있습니다.
압출기를 최대 속도로 밀면 용융물이 불안정해지는 경우가 많습니다. 표면 결함을 방지하려면 용융 온도와 압력을 일정하게 유지해야 합니다. 고속 안정성을 위한 기술 요구 사항에는 고급 스크류 형상, 정밀한 배럴 가열 영역 및 반응성이 뛰어난 용융 압력 변환기가 포함됩니다. 이러한 구성 요소는 함께 작동하여 다이에 균질한 용융물을 제공하여 최대 라인 속도에서도 매끄럽고 결함 없는 표면을 보장합니다.
결함이 발생하면 운영자는 즉시 근본 원인을 진단해야 합니다.
상어 피부 표면: 용융 균열을 나타냅니다. 운반 속도를 줄이거나 다이 립 온도를 섭씨 2~5도 높이세요.
황변 또는 변색: 재료 품질 저하를 나타냅니다. 배럴 냉각 팬을 점검하고 건조 혼합물의 안정제 투입량을 확인하십시오.
치수 서징: 일관되지 않은 공급 또는 나사 마모로 인해 발생합니다. 투여 장치를 검사하고 주 모터 전류량의 변동을 모니터링하십시오.
문 및 창문 프로필 압출기를 선택하려면 운영 효율성, 자동화 기능 및 유지 관리 요구 사항을 분석해야 합니다. 이러한 요소는 생산 라인의 장기적인 생존 가능성을 결정합니다.
에너지 소비는 생산 마진에 큰 영향을 미칩니다. 처리된 재료 1kg당 킬로와트시(kWh/kg)로 측정된 기계의 특정 에너지 소비를 분석합니다. 배럴 가열 및 냉각 시스템의 효율성을 평가합니다. 절연 커버가 있는 세라믹 밴드 히터는 열 손실을 줄입니다. 진공 펌프의 가변 주파수 드라이브는 전체 진공 용량이 필요하지 않을 때 전력 소비를 낮춥니다. 효율적인 폐쇄 루프 물 시스템은 물 소비량과 냉각에 필요한 에너지를 모두 줄입니다.
현대 압출은 고급 자동화에 의존합니다. 고급 PLC 시스템이 전체 라인을 관리합니다. 레시피 관리 기능을 제공하므로 작업자는 다양한 제품에 대한 특정 온도 프로필과 속도 설정을 즉시 로드할 수 있습니다. 자동 온도 제어는 PID 알고리즘을 사용하여 배럴 구역의 과열을 방지합니다. 실시간 오류 진단으로 문제를 즉시 찾아내어 문제 해결 시간을 단축합니다. 동기화된 공정 흐름은 용융, 다이 성형 및 운반 속도가 완벽하게 조화된 상태를 유지하도록 보장합니다. 이는 프로파일 늘어남이나 걸림을 유발하는 라인 장력 문제를 방지합니다. 레이저 또는 광학 스캐너와 같은 인라인 치수 측정 시스템을 통합하면 프로파일이 허용 오차를 벗어나는 순간 운영자에게 경고하여 품질 보증을 자동화합니다.
단일 PVC 도어 프레임 압출 라인 에서 여러 SKU를 실행하려면 툴링을 자주 변경해야 합니다. 퀵 체인지 다이 시스템의 가용성을 평가합니다. 이러한 시스템은 표준화된 장착 플레이트와 퀵 릴리스 클램프를 사용하여 물리적 전환 시간을 줄입니다. 모듈식 교정 설정을 통해 작업자는 크기 조정 블록을 신속하게 교체할 수 있습니다. 전환 시간의 재정적 영향을 계산합니다. 툴링 변경을 4시간에서 2시간으로 줄이면 주간 일정에 수백 킬로그램의 생산 능력이 효과적으로 추가됩니다.
새로운 압출 라인을 구축하려면 상당한 물류 및 운영상의 어려움이 따릅니다. 시설과 인력을 준비하면 채택 위험이 최소화되고 전체 생산 경로가 가속화됩니다.
대용량 압출 라인에는 상당한 물리적 공간이 필요합니다. 표준 65/132 이중 나사 라인에는 최소 30m x 4m의 설치 공간이 필요합니다. 기초는 압출기 베이스에서 8,000kg을 초과하는 정적 하중을 지지해야 합니다. 무거운 이축 압출기에는 진동 전달을 방지하기 위해 강화 콘크리트 바닥이 필요합니다. 물과 전력선을 위한 트렌치는 공장 바닥에 걸려 넘어지는 위험을 방지합니다. 냉각수 시스템은 시간당 최소 15입방미터의 유량으로 섭씨 10~15도의 물을 공급해야 합니다. 압축 공기 라인은 공압식 절단 톱과 스태킹 테이블을 안정적으로 작동하려면 0.6~0.8MPa의 일정한 압력이 필요합니다. 시설에 기계의 총 연결 부하를 지원하는 데 필요한 고전압 전력 인프라가 있는지 확인하십시오.
첨단 압출 라인에는 숙련된 작업자가 필요합니다. 자동화 시스템이 학습 곡선을 도입한다는 현실을 해결하세요. 운영자는 새로운 HMI 화면, 레시피 관리 시스템, 복잡한 문제 해결 프로토콜을 이해해야 합니다. 수동 기계에서 완전 자동화된 라인으로 전환하면 기술 격차가 드러납니다. 포괄적인 교육 프로그램에 투자하세요. 작업자는 용융 압력 경보를 해석하고, 진공 설정을 조정하여 프로파일 뒤틀림을 수정하고, 안전한 툴링 전환을 수행하는 방법을 알아야 합니다.
일상적인 유지 관리 루틴을 통해 치명적인 오류를 예방할 수 있습니다. 운전자는 교대 근무를 시작하기 전에 다음 점검을 실행해야 합니다.
진공 펌프 필터를 검사하고 쌓인 PVC 먼지를 제거하십시오.
공회전을 방지하기 위해 모든 교정 블록을 통한 물 흐름을 확인하십시오.
기어박스 오일 레벨을 점검하고 비정상적인 진동 신호가 있는지 모니터링하십시오.
벽이 얇은 프로파일이 부서지는 것을 방지하려면 운반 캐터필러 압력을 보정하십시오.
장비 고장으로 인해 생산이 중단됩니다. 독점 구성 요소의 위험을 식별합니다. 맞춤형 단일 소스 전자 장치 또는 기어박스로 제작된 기계는 제조업체에 공급망 문제가 발생할 경우 가동 중단 시간이 길어질 수 있습니다. 전 세계적으로 공급되는 표준화된 부품으로 제작된 기계의 중요성을 강조합니다. 표준화된 베어링, 접촉기, VFD 및 PLC 모듈은 국제 제조 표준을 준수합니다. 이러한 부품을 현지에서 조달할 수 있으므로 해외 배송을 기다리는 몇 주간의 가동 중지 시간을 방지할 수 있습니다.
장비 공급업체와의 관계는 초기 구매 이후까지 확장됩니다. 제조업체를 조사하면 신뢰할 수 있는 장비와 유능한 기술 지원을 받을 수 있습니다.
견고한 PVC, WPC 및 도어 프로파일 응용 분야에 대한 제조업체의 특정 전문 지식을 확인하십시오. 일반 플라스틱 기계 제조업체는 복잡한 프로파일 압출에 필요한 미묘한 차이를 이해하지 못하는 경우가 많습니다. 전용 프로파일 압출 기계 제조업체는 고충전 PVC의 특정 유변학적 거동을 이해하고 있습니다. 그들은 다중 챔버 창틀과 무거운 도어 패널의 흐름 균형을 맞추는 다이를 설계하는 방법을 알고 있습니다. 대량 건축 자재 생산에서 성공을 입증하는 사례 연구나 참고 사이트를 요청하십시오.
엄격한 공장 승인 테스트 없이 기계를 승인하지 마십시오. 성공적인 FAT를 위한 협상 불가능한 기준을 정의하십시오. 제조업체는 특정 재료 구성과 정확한 툴링을 사용하여 보장된 생산 속도를 달성하고 일반적으로 4~8시간 동안 연속적인 기간 동안 치수 공차를 유지해야 합니다. 이는 기계가 시설을 떠나기 전에 기계의 성능을 입증합니다. 이를 통해 배송 전에 소프트웨어 버그, 발열 문제 또는 다이 불균형을 식별하고 해결할 수 있습니다. PVC 프로파일 압출 기계를 실행해야 합니다.
공급업체의 설치 후 지원 인프라를 평가합니다. 기술 문제에 대한 응답 시간에 관한 서비스 수준 계약(SLA)을 검토하세요. 원격 진단 기능을 통해 제조업체의 엔지니어는 PLC에 안전하게 로그인하고 소프트웨어 또는 센서 오류 문제를 즉시 해결할 수 있습니다. 현지화된 현장 서비스 기술자의 가용성을 보장합니다. 기계적 고장이 발생하면 생산 손실을 최소화하기 위해 신속하게 현장에 기술자를 파견해야 합니다.
특정 프로파일 도면 및 재료 구성에 대해 논의하기 위해 최종 후보 공급업체와 기술 상담을 시작하십시오.
실제 생산 실행에서 상세한 에너지 소비 데이터(kWh/kg)를 요청하여 장기 유틸리티 비용을 계산합니다.
배송을 승인하기 전에 목표 속도로 정확한 건조 블렌드를 실행하도록 요구하는 엄격한 FAT 요구 사항 초안을 작성하세요.
시설의 냉각수 및 전력 인프라를 평가하여 새로운 압출 라인을 지원할 수 있는지 확인하십시오.
A: 출력 용량은 일반적으로 300kg/hr에서 800kg/hr 이상입니다. 정확한 수율은 프로파일 중량, 특정 재료 구성, 이축 압출기의 크기에 따라 크게 달라집니다. 무거운 도어 패널은 벽이 얇은 창틀에 비해 더 높은 처리량을 허용합니다.
답변: 평행 이축 압출기는 전단력이 낮고 체류 시간이 길어집니다. 이는 안정적인 가소화로 대용량, 고속 실행에 이상적입니다. 원추형 압출기는 더 높은 전단력과 압력을 빠르게 생성하므로 생산량이 낮고 매우 복잡하고 작은 프로파일에 적합합니다.
A: 대량 도어 프레임 생산에는 일반적으로 길이가 6~11m인 교정 테이블이 필요합니다. 벽이 두꺼운 프로파일은 상당한 내부 열을 유지합니다. 치수 안정성을 보장하고 압출 후 뒤틀림을 방지하려면 확장된 진공 사이징 및 수냉이 필요합니다.
A: 예, 단일 기계로 압출 다이와 교정 툴링을 변경하여 두 가지를 모두 생산할 수 있습니다. 압출기의 출력 용량과 운반 장치의 고정 치수가 큰 문 패널과 작은 창틀을 모두 처리할 수 있도록 적절한 크기인지 확인해야 합니다.
A: 예, 인라인 라미네이션 및 핫 스탬핑 장치는 운반 작업의 하류에 직접 설치할 수 있습니다. 이를 위해서는 일반적으로 2~4미터의 추가 바닥 공간이 필요합니다. 오프라인 2차 처리가 필요하지 않아 인건비와 처리 비용이 크게 절감됩니다.
A: 표면 결함을 방지하려면 모든 배럴 구역의 정밀한 온도 제어, 연마된 다이 흐름 채널 및 조화로운 운반 속도가 필요합니다. 일관된 용융 압력을 유지하고 고효율 진공 교정을 활용하면 고속에서 상어 가죽과 치수 급증을 방지할 수 있습니다.
답변: 전체 라인에는 일반적으로 압출기 크기와 다운스트림 장비에 따라 150kW~400kW 사이의 총 연결 부하가 필요합니다. 작동 전력 소비는 일반적으로 정상 상태 생산 중 연결된 부하의 60%~70%입니다.
