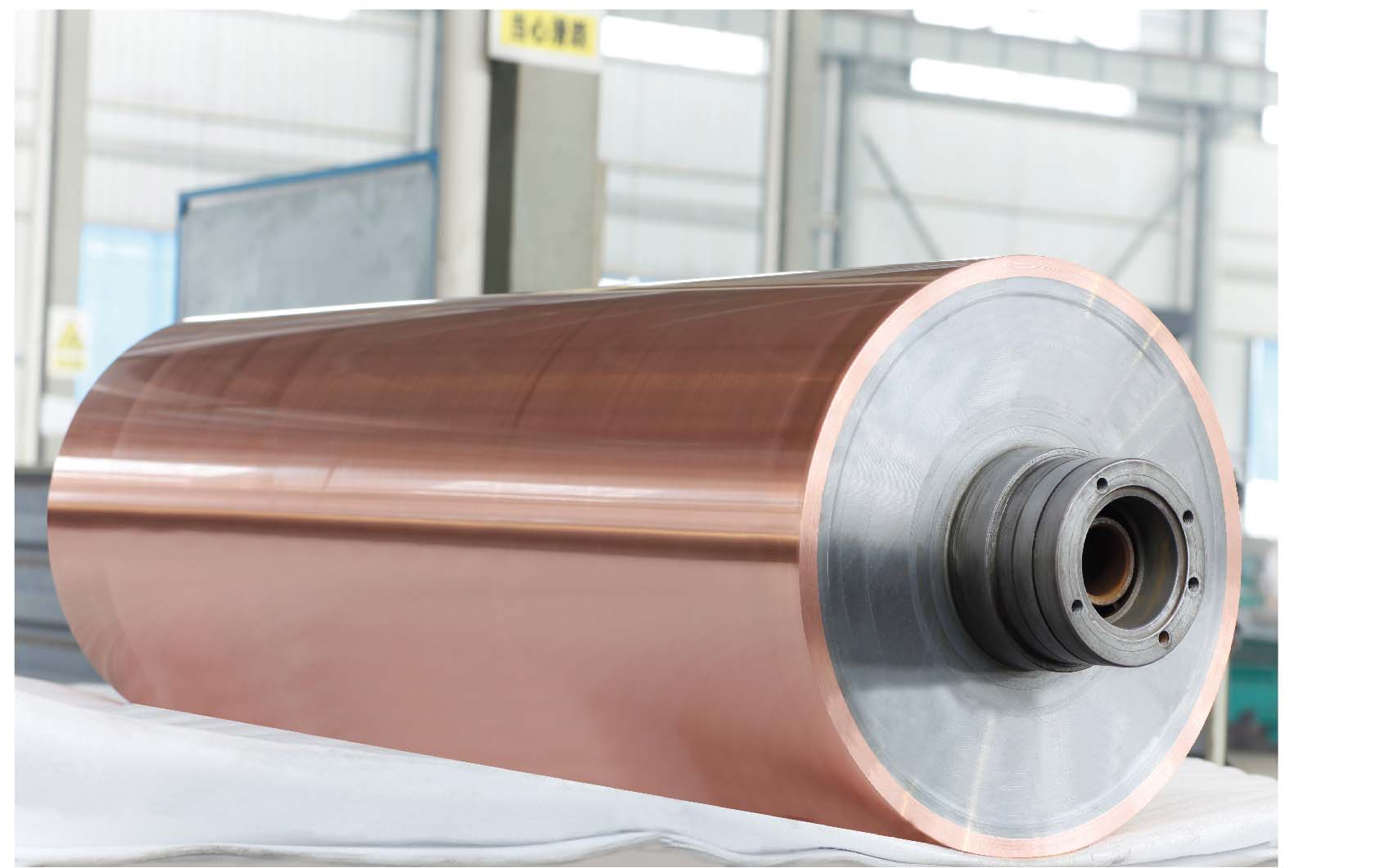

I. 전자기 가열 롤
전자기 가열 롤은 전자기 유도 원리를 활용하여 롤 쉘에서 자체 가열을 생성하므로 열매체 오일이 필요하지 않습니다. 열효율이 90%를 초과하여 저항가열에 비해 에너지를 30%~50% 절약합니다. 다중 영역 독립 온도 제어 기능을 갖추고 있어 롤 표면 온도 차이를 ±1°C 이내로 제어할 수 있으며 고급 모델은 ±0.2°C를 달성합니다. Suzhou Jwellmech의 전자기 가열 롤은 빠른 온도 상승, 누출 위험 없음, 빠른 냉각 기능이 특징입니다. 플라스틱 캘린더링, 부직포 열 접착, 종이 건조, 필름 라미네이션 등 연속 열 프레싱 공정에 널리 사용되며, 고정밀, 청정 생산을 위한 핵심 구성 요소로 사용됩니다.
II. 전자기 가열 롤의 성능에 영향을 미치는 주요 요인 및 개선 방안
1. 롤 소재 및 코일 설계 – 성능의 기초
롤은 순수 구리 또는 순수 알루미늄과 같은 고전도성 재료로 만들어서는 안 됩니다. 이러한 재료는 강한 자기 차폐 효과를 유발하여 자속을 코일 측에 집중시켜 과열 또는 심지어 소손을 초래하는 동시에 와전류 가열 효율을 크게 감소시키기 때문입니다. 대신, 가열 효율과 히스테리시스 손실 제어의 균형을 맞추기 위해 50등급 강철과 같이 적당한 전도성과 낮은 잔류 자성을 갖는 재료를 선택해야 합니다. 열처리는 전체 담금질과 템퍼링에 표면경화를 더해 심부경도를 HRC 28~32로 조절해 인성을 확보하고, 표면경도를 HRC 50~58로 높여 내마모성과 내열피로성을 높인다. Suzhou Jwellmech의 전자기 코일은 폴리이미드 또는 유리 섬유 포장 와이어와 같은 고급 절연이 포함된 내열성 구리 합금을 사용하여 고온에서 절연 노화로 인한 턴 간 단락을 방지합니다. 내부 단열재는 에어로겔 펠트와 세라믹 섬유의 다층 복합 구조를 사용하여 강도를 유지하면서 열 전달을 최소화하여 베어링 온도 상승을 억제합니다. 롤 표면은 공정 요구 사항에 따라 경질 크롬 도금, 열 전도성 세라믹 코팅 또는 테프론 접착 방지 코팅으로 코팅되어 롤을 보호하고 열 전달을 개선하며 접착 방지 특성을 제공하여 400°C 이상의 작동 온도에서 표면 무결성을 유지합니다.
2. 전자기 매개변수 매칭 - 가열 효율 및 온도 분포를 직접 결정
현재 주파수는 롤 벽 두께에 따라 최적화되어야 합니다. 벽 두께가 10~20mm인 강철 롤의 경우 5~20kHz의 중간 주파수가 가장 적합하며 충분한 가열 깊이를 보장하는 동시에 빠른 램프업 속도를 달성하여 단 25분 만에 실온에서 200°C까지 빠른 온도 상승을 지원합니다. 전류 강도는 조정 가능한 전원 공급 장치와 폐쇄 루프 제어 시스템에 의해 정밀하게 조절되어 갑작스러운 전력 변화로 인한 열 충격을 방지하는 동시에 다양한 공정 단계에서 가열 및 유지에 대한 차별화된 요구 사항을 충족합니다. 코일과 내부 롤 벽 사이의 간격은 2~5mm로 제어되어 커플링 효율을 보장하는 동시에 접촉 아크를 방지하기 위해 열팽창 간격을 허용해야 합니다. 코일은 분할되거나 다층으로 감겨 있으며 시뮬레이션을 통해 권선 분포가 최적화되어 축 자기장의 불균일성을 제거합니다. 이는 ±0.5°C의 온도 제어 정확도를 달성하기 위한 핵심 전제 조건입니다.
3. 구조 및 제조 공정 – 기계적 신뢰성 및 열 균일성 결정
롤 본체는 중앙 샤프트, 단열층, 가열층, 복사층, 보온층, 반사층 등 여러 층으로 구성됩니다. 적절한 확장 간격을 갖춘 모듈식 설계가 채택되었습니다. 조립 후에는 고르지 않은 열팽창으로 인한 추가 응력을 방지하기 위해 열간 동적 밸런싱이 수행됩니다. 벽 두께 균일성은 온도 일관성의 핵심입니다. 정밀 이음매 없는 강철 튜브 또는 보링 가공 롤 블랭크가 사용되어 벽 두께 공차를 ±0.1mm 이내로 제어합니다. 롤 표면 런아웃은 0.005mm 이하, 동축도는 0.01mm로 유지됩니다. CNC 정밀 가공 및 고속 동적 밸런싱을 통해 균일한 코팅 및 장기적인 베어링 안정성과 함께 고속 회전 중 매우 낮은 진동이 보장되어 완전 전기 제어 및 오일 프리 작동의 환경적 이점을 완전히 실현합니다.
4. 작동 매개변수 및 환경 조건 – 또한 중요
가열 전력은 소프트 스타트 및 정전력 제어 기능을 갖춘 전원 공급 장치에 의해 정밀하게 조정되므로 온도 설정에 신속하게 반응할 수 있습니다. 가변 주파수 구동 모터를 사용하여 롤 표면의 선형 속도가 가열 전력과 일치하고 연동되어야 합니다. 선형 속도가 너무 높으면 재료의 열 흡수가 부족해지고, 속도가 너무 낮으면 과열이 발생할 수 있습니다. 적절한 매칭은 제품 품질을 보장할 뿐만 아니라 에너지 절약도 달성합니다. 이것이 바로 전자기 가열 롤이 열매체유 롤에 비해 약 60%의 에너지를 절약하는 이유입니다. 주변 온도와 습도는 제어 캐비닛에 있는 전자 부품의 정밀도에 영향을 미칩니다. 따라서 일정한 온도와 습도를 유지하려면 에어컨이나 제습기가 필요합니다. 또한, 롤 양단에 에어커튼이나 방열판을 설치해 롤 표면 온도에 따른 주변 기류 교란을 줄여 안정적인 온도 제어를 보장합니다.
5. 열 관리 및 제어 전략 - 고정밀 온도 제어를 위한 최종 보증
다중 구역 독립 온도 제어 방식이 채택되었으며, 각 가열 구역에는 자체 센서와 전력 조절 모듈이 장착되어 있습니다. 측정 지연을 최소화하기 위해 센서는 내부 롤 벽 가까이에 배치됩니다. 자체 조정 PID 또는 퍼지 제어 알고리즘과 고속 샘플링을 결합하여 롤 표면 온도 차이를 ±0.5°C 이내로 제어할 수 있으며 고급 애플리케이션에서는 ±0.2°C까지 제어할 수 있습니다. 냉각 시스템은 내부 냉각 구조를 사용합니다. 압축 공기 또는 순환 냉각수가 중앙 샤프트를 통해 공급되고, 비례 제어 밸브가 가열과 냉각 사이의 원활한 전환을 달성하여 과도한 열 스트레스를 피하면서 대기 시간을 크게 줄입니다. 단열층은 열전도율이 0.05W/(m·K) 이하인 재료를 사용한 열 차단 설계를 사용합니다. 샤프트 끝단의 방열판을 통한 강제 공냉식은 장기적으로 안정적인 베어링 작동을 보장합니다. 이러한 개선 조치는 가열 효율, 온도 균일성 및 사용 수명을 종합적으로 향상시켜 고무/플라스틱 캘린더링에서 화학 섬유 합성에 이르는 첨단 공정에서 고온, 고정밀도 및 청정 환경 성능에 대한 까다로운 요구 사항을 완벽하게 충족합니다.
요약
전자기 가열 롤은 전자기 유도를 활용하여 롤의 자체 가열을 달성하여 높은 열 효율을 제공하고 롤 표면 온도 차이를 ±0.5°C 이내로 제어할 수 있습니다. 는 재료 선택, 전자기 매개변수 매칭, 제조 공정 및 온도 제어 전략의 시너지 최적화를 통해 Suzhou Jwellmech( https://www.jwellmech.com/,+86 15806221827) 롤 성능을 종합적으로 향상합니다. 중주파 가열과 결합된 50등급 강철은 빠른 온도 상승을 가능하게 하고, 다중 영역 독립 온도 제어 및 내부 냉각 구조는 높은 정밀도와 긴 서비스 수명을 보장합니다.
