파이프 생산 효율성을 두 배로 높이는 비결: 3가지 기능이 하나로 통합된 플라스틱 파이프 압출 스크류 설계

하나

HDPE/MDPE 급수 및 가스 파이프, PE/PP 폴리올레핀 파이프, PPR/PE-RT/PEX 소구경 파이프, PE/PP 주름관을 포함한 플라스틱 파이프는 현대 도시 건설, 건물 급배수, 가스 전송의 핵심 뼈대를 형성합니다. 그들은 각자의 분야에서 대체불가한 역할을 하고 있다.

물 공급 및 가스 전송: 뛰어난 내식성, 유연성 및 빠른 균열 전파 저항성을 갖춘 HDPE/MDPE 파이프는 도시 물 공급 네트워크와 중압 및 저압 천연 가스 전송에 선호되는 재료가 되었습니다. 열융착 연결 방식은 누수 없는 통합 시스템을 구현하여 누수율을 크게 줄이고 식수의 안전성과 가스 전달의 신뢰성을 보장합니다. PE/PP 폴리올레핀 파이프는 도시 물 공급, 농업 관개 및 산업용 유체 운송에도 널리 사용됩니다. 가볍고 고강도 특성으로 인해 시공 난이도는 물론 운영 및 유지 관리 비용이 크게 절감됩니다.

온수 및 냉수 및 난방 시설 구축: PPR 파이프는 실내 온수 및 냉수 시스템을 위한 표준 선택으로 높은 온도 저항, 압력 저항, 위생 및 무독성을 제공합니다. PE-RT 및 PEX 파이프는 내열 크리프성이 우수하여 바닥 복사난방 시스템 및 고온 온수 송수 장치에 널리 사용됩니다. 유연성을 통해 건물 변형에 적응할 수 있으며, 사용 수명이 50년 이상이므로 설치가 쉽습니다.

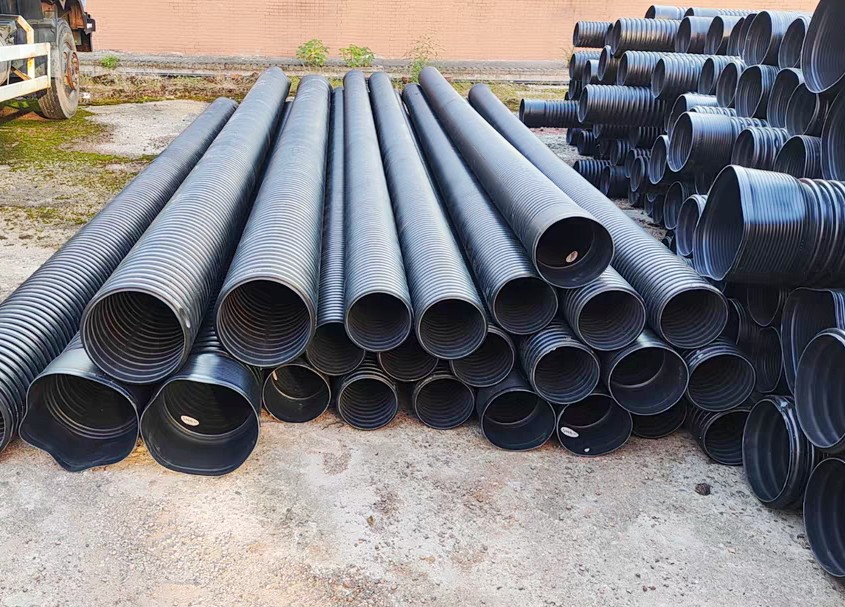

배수 및 케이블 보호: PE/PP 이중벽 골판지 파이프는 높은 링 강성, 경량 및 내식성을 갖추고 있어 도시 하수, 빗물 수집, 전력 및 통신 케이블 도관에 이상적입니다. 주름진 구조는 친환경 건축 개념에 맞춰 자재 소비를 크게 절감하는 동시에 내하중 용량을 보장합니다.

둘

중요성: 위에서 언급한 파이프의 적용은 '강철을 플라스틱으로 대체'하는 기술 혁신을 촉진했을 뿐만 아니라 공공 안전 보장, 수자원 보존, 생활 편의성 향상 및 수명주기 비용 절감에 상당한 기여를 했습니다. 부식 방지, 스케일링 방지, 지진 방지 및 동결 방지 기능을 갖추고 있어 기존 금속 파이프와 관련된 2차 오염 및 녹 문제를 효과적으로 방지합니다. 이는 현대 인프라의 안전한 운영과 지속 가능한 개발을 위한 핵심 보장입니다.

점점 더 경쟁이 치열해지는 산업에서 압출 효율성은 생산 능력, 에너지 소비, 제품 품질 및 비용을 직접적으로 결정하여 효율적인 파이프 제조업체를 탁월한 위치에 놓이게 합니다. HDPE, MDPE, PP, PPR, PE-RT 및 PEX와 같은 폴리올레핀 파이프의 가공 특성을 목표로 하는 suzhou Jwellmech( https://www.jwellmech.com/ ,+86- 15806221827) 는 '분리 + 장벽 + 혼합' 3-in-1 스크류와 '내부 나선형 홈이 있는 분할 배럴' 설계의 시너지 조합을 통해 고효율 압출 기술 혁신을 달성했습니다. 이는 재료 운반, 가소화, 혼합부터 압력 형성까지 전체 프로세스를 체계적으로 최적화합니다.

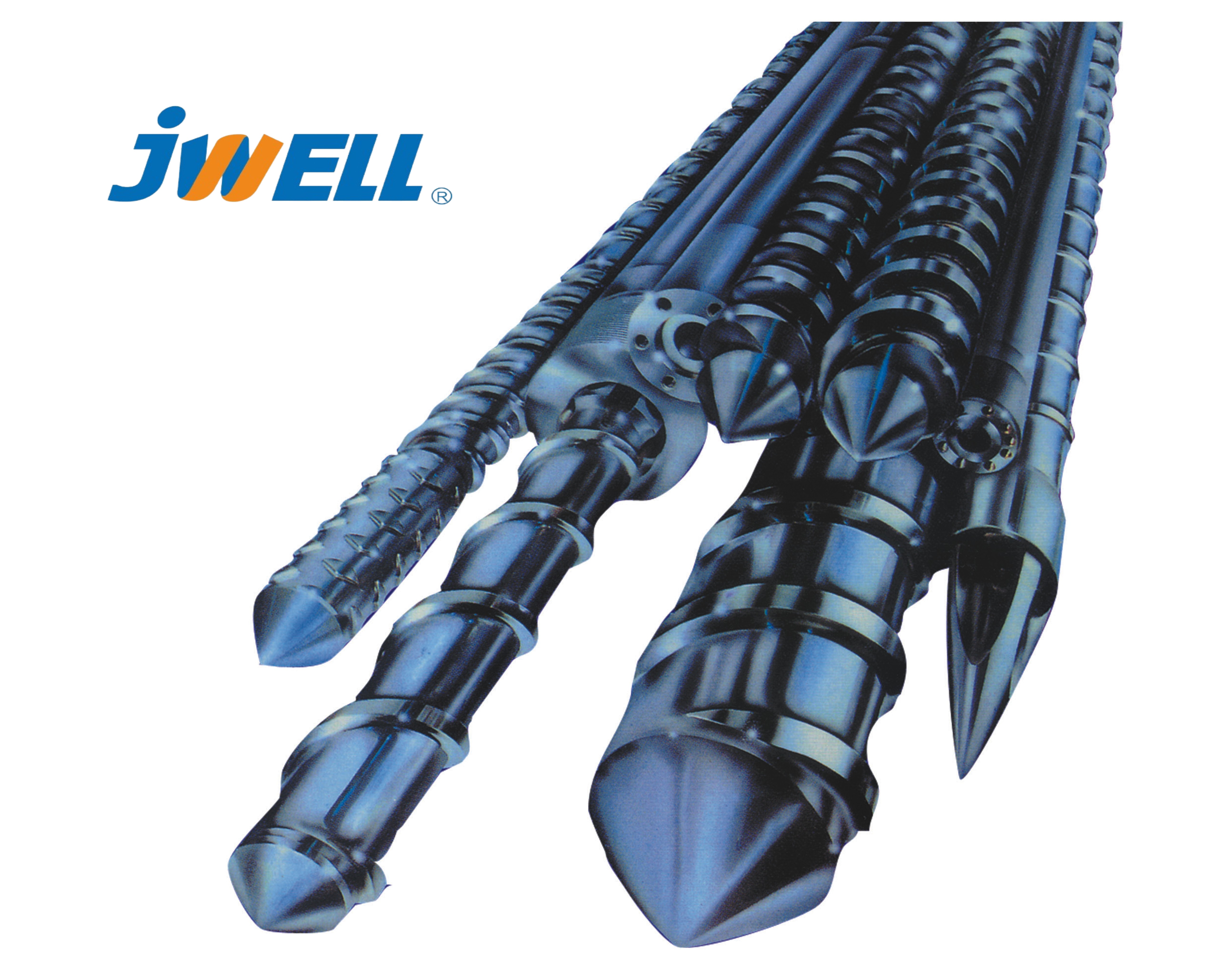

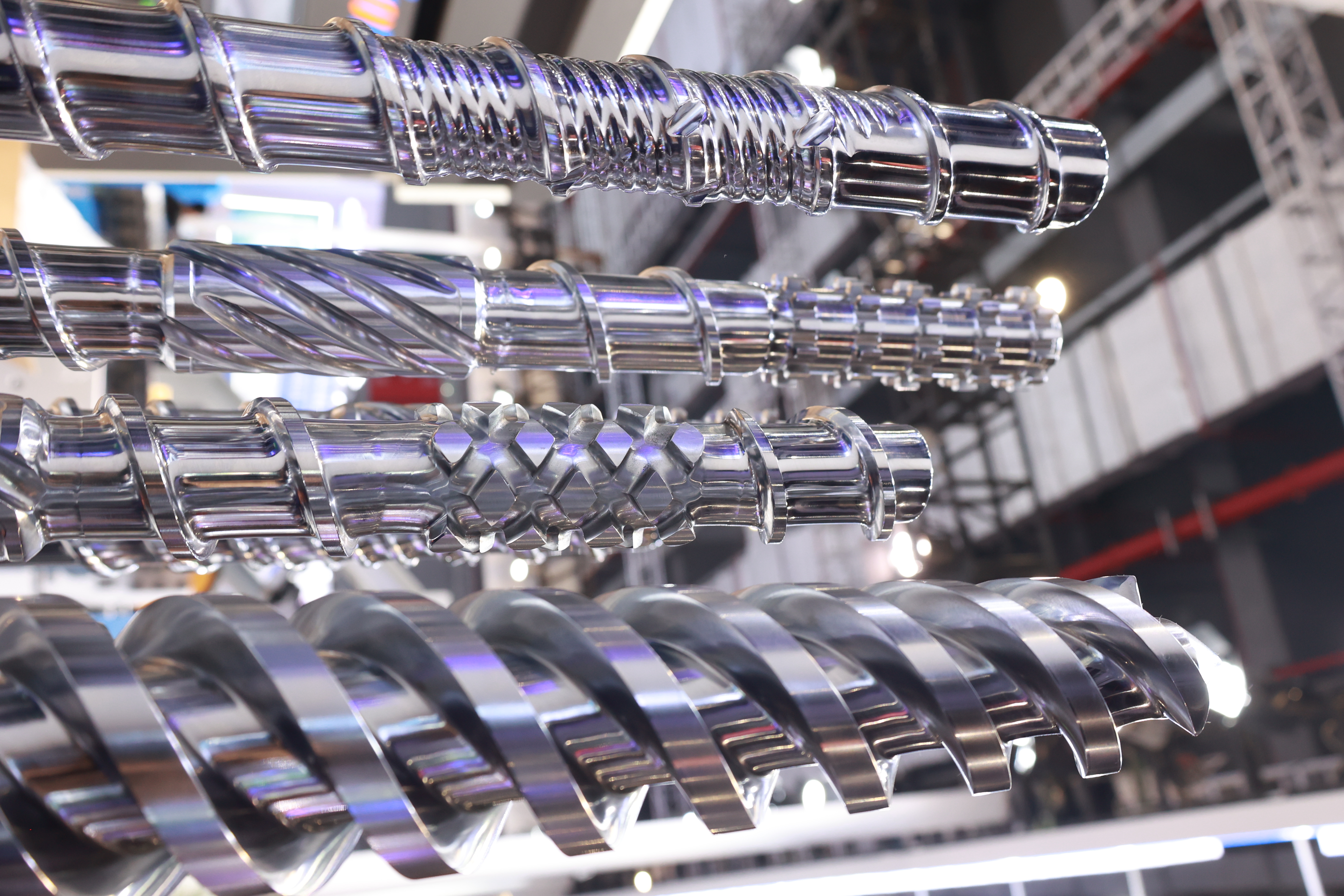

첫째, 스크류의 분리 구간은 전체 고효율 가소화 공정의 출발점입니다. 기존 스크류에서는 공급 섹션과 압축 섹션 사이에서 용융된 재료와 녹지 않은 고체 입자가 종종 함께 혼합됩니다. 용융물에 남아 있는 고체 파편은 흐름을 방해할 뿐만 아니라 용융 길이를 연장하고 스크류 속도 증가를 제한합니다. suzhou Jwellmech( https://www.jwellmech.com/ ，+86- 15806221827)의 분리 섹션은 특수한 스크류 플라이트 기하학을 통해 이미 용융된 재료를 녹지 않은 고체 입자에서 강제로 분리하여 두 개의 독립적인 채널을 형성합니다. 용융물은 한 채널을 따라 앞으로 전달되는 반면 고체 입자는 배럴 내벽에 더 가까운 다른 채널로 이동하여 열을 흡수하여 더 빠르고 빠르게 녹습니다. 이러한 강제 분리는 고체에서 액체로의 완전한 변형에 필요한 거리를 단축시켜 스크류가 '가소성 저하' 없이 더 빠른 속도로 작동할 수 있게 하여 동일한 스크류 길이로 더 높은 출력을 달성할 수 있게 해줍니다.

분리 구간 이후에 배리어 구간을 추가하여 용융 효과를 더욱 강화합니다. 분리 구간 이후에도 녹지 않은 작은 입자나 겔이 여전히 용융물에 남아 있을 수 있습니다. 배리어 섹션에는 나사에 여러 개의 좁은 배리어 간격이 있습니다. 용융물이 이러한 틈을 통과하면서 강렬한 전단력과 열 전도를 받게 되어 매우 짧은 시간 내에 잔류 고형물을 완전히 녹입니다. 동시에 장벽 섹션은 용융물의 '용융 피크'를 제거합니다. 즉, 국부적인 전단 과열로 인한 재료 저하를 방지하고 용융 온도 분포를 더욱 균일하게 만듭니다. 이는 PPR 및 PE-RT와 같은 열에 민감한 폴리올레핀의 경우 특히 중요합니다. 온도가 균일하지 않으면 벽 두께 변동이나 파이프 표면의 흐름 흔적이 발생할 수 있기 때문입니다.

완전히 녹은 재료는 혼합 섹션으로 들어갑니다. 혼합 섹션에서는 일반적으로 핀, 기어 유형 또는 웨이브 유형 요소를 사용하여 용융물을 반복적으로 분할, 방향 전환 및 재결합합니다. 이러한 기계적 작용은 두 가지 유형의 혼합 효과를 달성합니다. 분산 혼합은 줄무늬나 색상 차이를 방지하면서 용융물에 다양한 성분(색상 마스터배치, 항산화제, 카본 블랙 및 기타 첨가제 등)을 고르게 분산시킵니다. 분산 혼합은 응집된 충전제나 작은 녹지 않은 젤을 분해하여 파이프의 반점이나 약한 기계적 지점과 같은 표면 결함을 방지합니다. 파이프 생산의 경우 혼합 섹션이 있으면 제품 품질 안정성이 크게 향상됩니다. 특히 원자재에 재처리된 재료 또는 다양한 특성을 가진 배치가 포함되어 있는 경우 혼합 섹션은 배치 간 차이를 효과적으로 제거합니다.

이 세 가지 섹션의 시너지 효과는 스크류의 가소화 능력을 크게 증가시킵니다. 분리 섹션은 용융 길이를 단축하고, 장벽 섹션은 최종 용융을 완료하고 온도를 균질화하며, 혼합 섹션은 부품 균일성을 보장합니다. 결과적으로 길이 대 직경(L/D) 비율이 동일한 경우 고효율 스크류는 기존 스크류보다 50%~100% 더 빠른 속도로 작동할 수 있으며 출력은 그에 따라 30~60% 증가합니다. 용융 온도 변동은 ±2°C 이내로 제어할 수 있어 후속 다이 크기 조정을 위한 안정적이고 균일한 용융을 제공합니다.

그러나 효율적인 가소화만으로는 충분하지 않습니다. 고형물 운반 용량은 종종 고속 압출을 제한하는 병목 현상입니다. 기존 배럴은 앞으로 운반하기 위해 재료와 배럴 내부 벽 사이의 마찰에 의존합니다. 스크류 속도가 증가하면 미끄러짐이나 불균일한 공급이 쉽게 발생하여 출력이 선형적으로 증가하는 것을 방지합니다. 이 문제를 해결하기 위해 Suzhou Jwellmech( https://www.jwellmech.com/ ,+86- 15806221827)의 새로운 배럴은 '분할 배럴 + 내부 나선형 홈' 디자인을 채택했습니다. 분할 설계는 배럴을 공급 섹션, 용융 섹션, 계량 섹션의 세 가지 독립 모듈로 나눕니다. 각 섹션은 독립적으로 온도 제어, 냉각 및 교체가 가능합니다. 이를 통해 재료 특성에 따라 온도 프로파일을 최적화할 수 있습니다. 공급 섹션을 강제 냉각하여 조기 용융 및 공급 입구 막힘을 방지할 수 있습니다. 용융 구간을 정밀하게 가열하여 가소화를 촉진합니다. 계량부는 안정적인 압력을 위해 일정한 온도를 유지합니다. 더 중요한 점은 분할 설계를 통해 피드 섹션의 내부 벽에 나선형 홈을 정밀하게 가공할 수 있다는 것입니다(홈은 일반적으로 스크류 플라이트와 반대 방향으로 또는 비스듬히 이어집니다). 반면 후속 섹션의 내부 벽은 용융 정체를 방지하기 위해 매끄럽게 유지됩니다. 이러한 내부 나선형 홈은 배럴에 보조 운반 요소를 효과적으로 추가합니다. 스크류가 회전함에 따라 재료가 홈 안으로 들어가게 되어 일반 마찰보다 훨씬 더 큰 전방 전달력이 생성됩니다. 고체 운반 효율은 기존 배럴의 경우 0.3~0.5에서 0.8 이상으로 증가하여 이론상 최대값에 근접합니다. 이는 매우 높은 스크류 속도에서도 피드 섹션이 '기아'나 '넘침' 없이 재료를 용융 영역으로 안정적으로 밀어 넣을 수 있음을 의미합니다. 동시에 나선형 홈은 재료를 미리 압축하고, 동반된 공기를 배출하며, 부피 밀도를 높입니다. 이는 재활용품이나 분말과 같은 부피 밀도가 낮은 재료에 특히 유용한 기능입니다.

분할 설계의 또 다른 이점은 유지 관리 경제성입니다. 배럴 마모는 주로 피드 섹션에서 발생합니다. 기존의 일체형 배럴은 일단 마모되면 높은 비용으로 전체 배럴을 교체해야 합니다. 이와 대조적으로 분할 설계는 마모된 피드 섹션 모듈만 교체하면 되므로 장기적인 운영 비용이 크게 절감됩니다. 또한, 다양한 파이프 원재료에는 다양한 나선형 홈 매개변수(예: 홈 깊이, 피치, 시작 횟수)가 필요할 수 있습니다. 분할 배럴을 사용하면 해당 공급 섹션을 빠르게 전환할 수 있어 생산 라인 유연성이 향상됩니다.

Suzhou Jwell의 "3-in-1" 스크류와 "내부 나선형 홈이 있는 분할 배럴"의 조합은 고체 운반, 용융 및 가소화부터 혼합 및 균질화까지 전체 공정을 포괄하는 효율적인 체인을 만듭니다. 고형물 이송 단계에서 나선형 홈은 높은 스크류 속도에서도 안정적인 공급을 보장합니다. 용융 및 가소화 단계에서 분리 및 차단 섹션은 빠르고 균일한 용융을 달성합니다. 혼합 및 균질화 단계에서 혼합 섹션은 조성 차이를 제거합니다. 동일한 직경의 파이프 생산 라인에 대한 최종 결과는 출력이 30%에서 60%로 증가하고, 에너지 소비가 15%에서 25%로 감소하고, 벽 두께 공차가 ±8%-10%(기존 압출기)에서 ±4%-5%로 줄어들고, 재활용 재료, 고충진 화합물 및 저부피 밀도 분말을 안정적으로 처리하는 능력입니다. 따라서 이 스크류와 배럴 조합은 현대 파이프 생산 라인에서 고속, 고출력, 고품질 압출을 달성하기 위한 핵심 기술을 나타냅니다. HDPE/MDPE 급수관 및 가스관, PE/PP 폴리올레핀 파이프, PPR/PE-RT/PEX 소구경 파이프, PE/PP 주름관 등 다양한 파이프 생산에 폭넓게 적용 가능합니다.

요약: 플라스틱 파이프는 물 공급, 가스 전송, 온수/냉수 및 배수 건물, 케이블 보호 등의 영역을 포괄하는 현대 기반 시설에 대한 중요한 보증입니다. Suzhou Jwell은 폴리올레핀 파이프용 '분리 + 배리어 + 혼합' 3가지 나사와 '내부 나선형 홈이 있는 분할 배럴'을 특징으로 하는 조합 설계를 도입하여 전체 공정 효율성 혁명을 달성했습니다. 생산량은 30%~60% 증가하고, 에너지 소비량은 15%~25% 감소하고, 벽 두께 공차는 ±4%~5%로 줄어들고, 재활용품과 같은 어려운 재료를 안정적으로 처리하는 능력이 향상되었습니다. 이는 파이프의 고속, 고출력, 고품질 압출을 위한 핵심 기술 경로입니다.
