세 가지 주요 기술적 이점으로 PC/PMMA 광학 시트 및 플레이트용 슈퍼 미러 롤러의 고정밀 성형이 가능합니다.

하나

광학 등급 플라스틱 시트, 패널, 필름 제조 분야에서 표면 품질과 광학 성능은 제품 품질의 궁극적인 기준입니다. LED 패널용 도광판, 전자 산업의 멤브레인 스위치, 컴퓨터 및 휴대폰용 LCD 화면과 같은 고급 응용 분야에서는 광 투과율, 헤이즈, 평활도 및 두께 균일성에 대해 매우 엄격한 요구 사항을 적용합니다. 이러한 중요한 지표를 결정하는 핵심 구성 요소는 생산 장비에 없어서는 안될 슈퍼 미러 마감 롤입니다. 롤의 표면 마감과 기하학적 정확성이 최종 제품의 등급과 성능을 직접적으로 결정한다고 해도 과언이 아닙니다. "롤 표면이 매끄럽고 정밀할수록 생산된 제품의 품질이 좋아진다"는 기본 원칙에 따라 업계에서는 표면 거칠기 허용 오차와 기하학적 정밀도의 궁극적인 한계를 지속적으로 추구하여 정밀 장비로서 슈퍼 미러 마감 롤을 개발하게 되었습니다.

둘

Suzhou Jwellmech의 슈퍼 미러 마감 롤은 세 가지 주요 기술적 특징으로 인해 광학 등급 PC(폴리카보네이트) 및 PMMA(폴리메틸 메타크릴레이트, 즉 아크릴) 시트 및 패널 생산에서 "핵심 구성 요소"가 되었습니다.

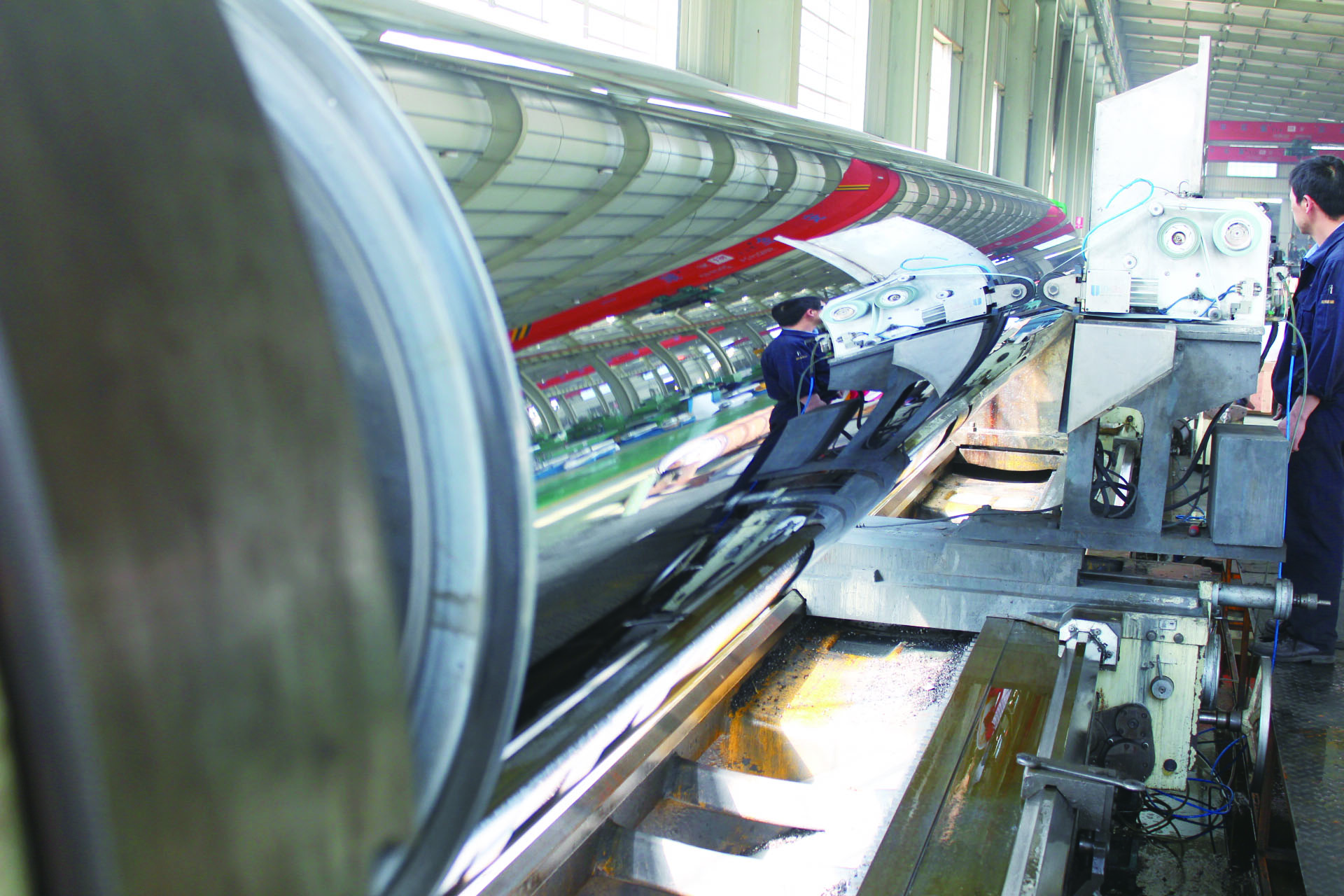

첫 번째는 탁월한 표면 매끄러움입니다. 고정밀 연삭, 초정밀 래핑, 연마 공정을 통해 이러한 롤의 표면 거칠기(Ra)를 0.005~0.01 마이크로미터 사이에서 안정적으로 제어할 수 있습니다. 이 값은 기존 미러 마감 롤의 1/10에 불과하며 광학 유리의 평탄도에 가깝거나 심지어 이를 능가합니다. 용융된 PC 또는 PMMA 수지가 롤 표면에 주조, 캘린더링 또는 적층되면 롤의 미세한 지형이 나노미터 수준의 정밀도로 플라스틱 표면에 복제됩니다. Ra가 0.01μm 이하인 슈퍼 미러 표면만이 생산된 광학 등급 시트에 긁힘, 오렌지 필 또는 마이크로 피트가 없음을 보장하여 90% 이상의 빛 투과율과 1% 미만의 헤이즈를 달성하여 시각적 순도를 위한 액정 디스플레이 및 고급 터치 패널의 엄격한 요구 사항을 충족합니다.

둘째, Suzhou Jwellmech의 Super Mirror Finish Roll은 표면의 "매끄러움"뿐만 아니라 기하학적인 "정확성"도 추구합니다. 원통도와 동축도는 모두 0.005mm 이하로 엄격하게 제어됩니다. 이는 롤의 전체 작업 길이에 대한 직경 변화가 5마이크로미터를 초과하지 않으며 회전 중심과 기하학적 중심 사이의 편차도 마찬가지로 마이크로미터 수준으로 제한된다는 것을 의미합니다. 광학 등급 PC/PMMA 시트 생산의 경우 두께 공차는 또 다른 중요한 품질 지표입니다. 롤의 원통형 편차는 시트의 가로 두께가 고르지 않게 직접적으로 발생하며, 이로 인해 후속 광학 경로를 따라 뉴턴 링, 무지개 패턴 또는 국부 초점 차이가 발생할 수 있습니다. 0.005mm 이하의 원통도와 동축도, 고강성 베어링과 정밀한 전달 시스템이 결합되어 고속회전, 일정한 압력 하에서도 세로 줄무늬 없이 균일한 두께의 시트를 출력할 수 있습니다. 이는 대면적 액정 디스플레이용 도광판과 확산판을 생산하는 데 특히 중요합니다. 그 이유는 작은 두께 변동이라도 증폭되어 디스플레이 밝기가 고르지 않게 되기 때문입니다.

셋째, 슈퍼미러 피니시 롤의 특수한 구조 설계로 매우 높은 롤 강성을 확보함과 동시에 표면 온도 편차를 최소화하는 것이 목표입니다. 광학 등급 플라스틱 가공은 엄격하게 제어되는 온도 범위 내에서 수행되어야 하는 경우가 많습니다. PC의 유리 전이 온도는 약 150°C이고 PMMA의 유리 전이 온도는 약 105°C인 반면, 두 가지의 용융 가공 온도는 일반적으로 200°C 이상입니다. 롤은 용융 압력과 압착 롤의 결합된 힘으로 인한 기계적 부하를 견뎌야 할 뿐만 아니라 수지의 냉각 결정화를 조절하기 위해 표면 온도를 정밀하게 제어해야 합니다(PMMA의 경우 비정질이지만 내부 응력은 여전히 ​​제어해야 함) 또는 점성 흐름 상태 설정. 기존 롤은 강성이 부족하여 굽힘 변형으로 인해 시트의 중앙이 두꺼워지고 가장자리가 얇아지는 문제가 발생할 수 있습니다. 또는 열악한 흐름 채널 설계로 인해 표면 온도 분포가 고르지 않아 국부적인 수축 차이, 뒤틀림 또는 광학적 왜곡이 발생할 수 있습니다. 슈퍼 미러 마감 롤은 나선형 또는 헤링본 내부 흐름 채널 및 고정밀 온도 제어 매체 순환 시스템과 결합된 두꺼운 벽의 이음매 없는 강철 튜브 또는 합금 단조를 배럴로 사용하여 롤의 표면 온도 균일성을 ±1°C 이하로 제어할 수 있습니다. 매우 높은 강성은 넓은 폭, 고속 생산 시 롤이 거의 구부러지지 않도록 보장하며, 균일한 온도 필드는 PC/PMMA의 분자 사슬이 냉각 중에 균일하게 응력을 방출하도록 보장하여 내부 응력이 낮고 평탄도가 높으며 광학 왜곡이 없는 고품질 시트를 얻을 수 있습니다.

삼

셋째, 특정 생산 공정에서 Suzhou Jwellmech의 슈퍼 미러 마감 롤은 여러 가지 중요한 역할을 합니다. 광학 등급 PC 또는 PMMA 시트를 생산하기 위한 압출 방법을 예로 들면, 용융된 플라스틱이 T-다이에서 나온 후 즉시 3개(또는 그 이상) 슈퍼 미러 마감 롤로 구성된 캘린더 장치로 들어갑니다. 첫 번째 롤은 용융물을 미리 평탄화하고 초기 표면 매끄러움을 부여하는 역할을 합니다. 두 번째 롤은 추가로 캘린더링을 하고 두께를 설정합니다. 세 번째 롤은 냉각 및 최종 연마를 수행합니다. 이 과정에서 롤의 표면 매끄러움은 시트의 "거울 효과"를 직접 결정합니다. 즉, 휴대폰 커버나 화면 보호기용 유리를 대체할 수 있는지 여부입니다. 롤의 원통형 및 동축도는 초박형(0.1mm 미만) 광학 필름의 감기 및 라미네이션 요구 사항을 충족할 수 있는지 여부에 따라 시트의 두께 공차를 결정합니다. 롤의 강성과 온도 균일성은 시트의 평탄도와 잔류 응력 분포에 영향을 미치며, 이는 후속 절단, 인쇄 또는 라미네이션 공정 중 변형을 방지하는 핵심 요소입니다.

또한 슈퍼 미러 마감 롤은 캘린더링 과정에서 소위 "핫 복제" 기능도 수행합니다. 미세 구조가 있는 광학 필름(예: 휘도 향상 필름, 프리즘 필름)의 경우 일반적으로 롤 표면에 미세한 마이크로 홈 또는 마이크로 렌즈 배열을 사전 조각한 다음 엠보싱을 통해 PMMA 또는 PC 기판으로 전사해야 합니다. 이 응용 분야에서는 롤 자체의 거울 품질 기판이 미세 구조 영역의 배경 평탄도를 결정합니다. 기판의 사소한 결함으로 인해 미세 구조가 손상될 수 있습니다. 따라서 슈퍼미러 피니시 롤은 광학 기능성 필름의 정밀 성형을 위한 기초이기도 합니다.

요약하자면, 의 슈퍼 미러 마감 롤은 Suzhou Jwellmech( https://www.jwellmech.com/ ) 결코 일반적인 기계 부품이 아니라 초정밀 가공, 열 전달, 재료 과학 및 유체 역학을 통합하는 체계적인 엔지니어링 솔루션입니다. Ra 0.005~0.01μm의 표면 광도, 0.005mm 이하의 정밀 기하 공차, 특수 구조 설계를 통해 달성된 강성과 열 균일성을 통해 고품질 광학 등급 PC/PMMA 시트, 패널 및 필름을 생산하기 위한 기본적인 장비 보증을 제공합니다. LED 패널부터 휴대폰 LCD 화면까지, 전기 제품의 멤브레인 스위치부터 고급 광학 보호 필름까지, 매끄럽고 거울과 같으며 결점이 없는 모든 광학 제품은 공정 중 슈퍼 미러 마감 롤의 정밀한 복제와 안정적인 제어에 달려 있습니다. 슈퍼 미러 피니시 롤의 제조 수준은 광학급 플라스틱 가공 분야에서 해당 지역이나 기업의 기술 수준과 핵심 경쟁력을 직접적으로 의미한다고 할 수 있습니다.
